Máy khai thác và vẽ dây Jianmeng XDP-1300RPRT chủ yếu được sử dụng để khai thác, làm tròn cạnh và vẽ dây trên bề mặt của các mảnh kim loại khác nhau để cải thiện chất lượng bề mặt và độ chính xác.
Thiết bị này tích hợp nhiều công nghệ xử lý, chẳng hạn như vành đai mài, bàn chải con lăn và con lăn đánh bóng, để đạt được một dòng công việc xử lý chính xác hoàn chỉnh từ khử lý và làm tròn cạnh đến vẽ dây tinh tế. Nó cho phép nhiều quy trình xử lý bề mặt được hoàn thành trong một điểm dừng lại, nâng cao hiệu quả sản xuất và ổn định chất lượng sản phẩm.

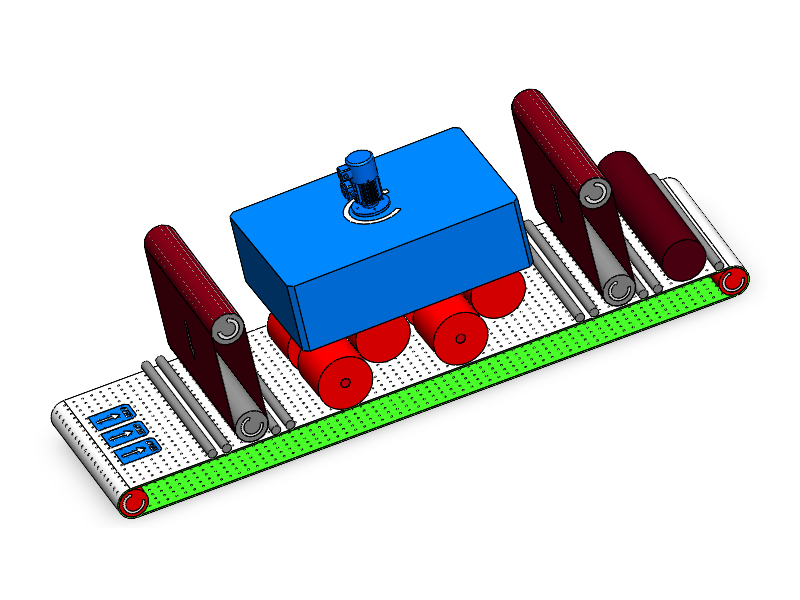

Máy xóa, vẽ dây và đánh bóng XDP-1300RPRT được trang bị hai đơn vị dây đai mài rộng. Được thúc đẩy bởi con lăn mài, các vành đai mài quay với tốc độ cao để loại bỏ các hạt nấm, quy mô oxyt, các vỡ lớn và các khiếm khuyết khác từ bề mặt phận làm việc, trong khi đồng thời thực hiện xử lý vẽ dây. Nó cũng có một đơn vị con lăn đánh bóng quay với tốc độ cao và tiếp xúc ma sát với bề mặt phận làm việc, tạo ra hiệu ứng vẽ dây đồng nhất và mịn.
Máy được trang bị bộ thu bụi ướt 5,5KW.
Phương pháp loại bỏ bụi: Bụi tạo ra trong khi hoạt động được chiết xuất hiệu quả thông qua cổng thu thập bụi, loại bỏ nguy cơ bụi nổ và duy trì sự sạch sẽ nội bộ của thiết bị.
Màn hình hiển thị CNC
Màn hình CNC là một thành phần chính của máy xóa cắt để làm tròn cạnh, chịu trách nhiệm hiển thị và kiểm soát tập trung tất cả các thông số hoạt động trong quá trình xóa cắt, do đó cải thiện hiệu quả gia công và độ chính xác.
Màn hình hiển thị CNC không chỉ cung cấp phản hồi thời gian thực, mà còn cho phép các nhà khai thác thực hiện điều chỉnh thông số chính xác khi cần thiết để đảm bảo chất lượng phận làm việc.
Bàn chải con lăn
Bàn chải con lăn là một thành phần quan trọng trong xử lý bề mặt kim loại, được sử dụng rộng rãi trong các quy trình như xóa, chải, làm sạch, đánh bóng, v.v.
Bàn chải con lăn bao gồm nhiều lông, và vật liệu, độ cứng và sự sắp xếp của lông có thể được điều chỉnh theo các yêu cầu xử lý khác nhau. Bàn chải con lăn tiếp xúc với bề mặt của mảnh làm việc thông qua chuyển động quay, loại bỏ hiệu quả các tạp chất như vết nứt, oxyt và vết bẩn dầu, do đó cải thiện độ mịn và thẩm mỹ của bề mặt kim loại.
Vật tiêu thụ
Vành đai mài mòn
Vành đai cát là một công cụ mài được sử dụng rộng rãi để xử lý bề mặt kim loại. Sau khi xử lý đặc biệt, nó tạo thành một cấu trúc giống như vành đai và phù hợp với các quy trình khác nhau như mài, tháo khắc, đánh bóng, hoàn thiện và vẽ dây.
Băng cát loại bỏ vật liệu dư thừa thông qua ma sát với bề mặt của mảnh, do đó cải thiện chất lượng bề mặt và sự xuất hiện của mảnh.
Bàn chải con lăn
Bàn chải con lăn là một công cụ hiệu quả cho chế biến kim loại và xử lý bề mặt, được sử dụng rộng rãi trong các quy trình như xóa, vẽ bề mặt, làm sạch, loại bỏ các lớp oxyt và vết bẩn dầu.
Nguyên tắc làm việc của máy khai thác và đánh chải liên quan đến việc sử dụng bàn chải quay tiếp xúc với bề mặt phận làm việc để đạt được hiệu ứng khai thác, làm tròn cạnh và hoàn thiện bề mặt.
So sánh các bộ phận làm việc Deburring trước và sau khi loại bỏ
Trước khi khắc phục:
Các cạnh thô và vết sắc nét của mảnh ảnh hưởng đến độ chính xác lắp ráp.
Có thể có một lớp oxyt và sự bất đồng nhẹ trên bề mặt, có thể ảnh hưởng đến việc xử lý sau đó hoặc độ dính dáng lớp phủ.
Sau khi khắc phục:
Cạnh mịn mà không có burrs tăng cường an toàn sản phẩm.
Sau khi được đánh bóng hoặc đánh chải, bề mặt kim loại trở nên tinh tế và đẹp hơn.
Sau khi khắc phục, cải thiện độ chính xác kích thước để đảm bảo chất lượng lắp ráp tốt hơn.
Loại bỏ lớp oxyt có lợi cho các quy trình tiếp theo như hàn, sơn và mạ điện, cải thiện độ dính dáng và độ bền của lớp phủ.
Thông số kỹ thuật
| Bề mặt rộng bàn làm việc | 1300mm |
| Độ dày xử lý | 1-90mm |
| Kích thước xử lý tối thiểu | 50 * 50 * 0,5mm (tấm không đục lỗ) |
| Tốc độ cho ăn | 1-7m / phút (chuyển đổi tần số có thể điều chỉnh) |
| Tốc độ vành đai | 2.2-11m / phút |
| Tốc độ bàn chải con lăn | 6-19m / phút |
| Tốc độ cách mạng | 4-12m / phút |
| Công suất tối đa | Tốc độ không đổi |
| Điện áp định mức | 43.85kW (không bao gồm bộ thu bụi) |
| Áp suất khí quyển | 380V / 3P / 50HZ |
| Kích thước vành đai cát | 0,6-0,8Mpa |
| Kích thước bàn chải con lăn | 1900 * 820mm |
| Trọng lượng máy chủ | Khoảng 3500kg |
| Kích thước | 3700*1650*2200 |
