Trong kỷ nguyên sản xuất tiên tiến, máy ép điện đóng vai trò là tài sản cốt lõi cho biến dạng nhựa kim loại chính xác, cho phép sản xuất các thành phần hình dạng lưới hoặc gần hình dạng lưới với hiệu quả cao, khả năng lặp lại và sử dụng vật liệu (> 95%). Không giống như các quy trình trừ trừ (ví dụ: gia công) tạo ra chất thải, việc tạo thành năng lượng sử dụng lực cơ học được kiểm soát để định hình lại tấm kim loại, cuộn dây hoặc cấu hình - phù hợp với nhu cầu của các ngành công nghiệp ưu tiên bền vững và tối ưu hóa chi phí. Tổng quan kỹ thuật này phân tích một cách có hệ thống công nghệ máy hình thành năng lượng, bao gồm phân loại của nó, tiến bộ kỹ thuật cốt lõi, ứng dụng công nghiệp và quỹ đạo trong tương lai, tập trung vào các chỉ số hiệu suất có thể định lượng và các nguyên tắc kỹ thuật.
1. Định nghĩa & Nguyên tắc kỹ thuật cốt lõi của máy tạo hình điện

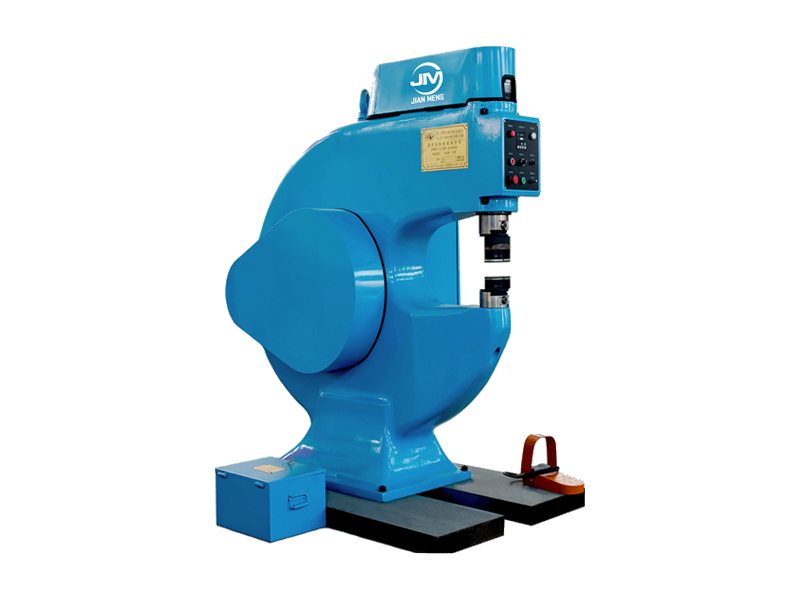

Máy hình thành điện là thiết bị tự động hoặc bán tự động được thiết kế để biến dạng vật liệu kim loại (tấm, cuộn dây hoặc cấu hình ép đùn) thông qua dòng nhựa mà không cần bổ sung hoặc loại bỏ vật liệu. Hoạt động của chúng được điều khiển bởi ba nguyên tắc kỹ thuật cơ bản:
- Kiểm soát căng thẳng: Duy trì biến dạng đồng nhất (biến dạng căng thẳng <5% cho các thành phần quan trọng) để tránh lỗi (ví dụ: nhăn nhăn, cổ, spring back).
- Đồng bộ hóa lực-tốc độ: Phù hợp với lực áp dụng (1-10.000 kN) và tốc độ biến dạng (0,1-30 m / phút) với các đặc tính vật liệu (ví dụ: sức mạnh năng suất, độ dần) ví dụ: thép bền cao (AHSS) đòi hỏi tốc độ chậm hơn (0,5-2 m / phút) để ngăn chặn nứt.
Độ chính xác kích thước: Đạt được dung sai chặt chẽ (thường là ± 0,01-0,1 mm cho máy công nghiệp) thông qua điều khiển phản hồi vòng kín (ví dụ: CNC, bộ truyền động servo).
Máy tạo hình năng lượng được phân loại theo cơ chế biến dạng của chúng, mỗi máy được tối ưu hóa cho các hình học, loại vật liệu và quy mô sản xuất cụ thể. Dưới đây là một phân tích kỹ thuật của các loại chính thống, bao gồm các nguyên tắc làm việc và các thông số hiệu suất cốt lõi của chúng:
2.1 Máy tạo hình cuộn
Nguyên tắc làm việc: Liên tục uốn cong cuộn dây kim loại (chiều rộng: 50-2.000 mm) hoặc tấm thông qua một loạt các con lăn được gia công chính xác (thường là 6-24 cặp con lăn). Mỗi con lăn áp dụng uốn cong gia tăng (1-5 ° mỗi lần vượt qua) cho đến khi hồ sơ cắt ngang cuối cùng được đạt được.
Thông số kỹ thuật cốt lõi:
- Tốc độ sản xuất: 5-30 m / phút (thay đổi theo độ dày vật liệu: 0,3-6 mm cho thép, 1-10 mm cho nhôm).
- Kháng dung hồ sơ: ± 0,05-0,2 mm (quan trọng đối với các thành phần khóa lẫn nhau như các stud cấu trúc).
- Vật liệu con lăn: thép công cụ làm việc nóng H13 (để chống mài mòn; tuổi thọ: 500.000 + mét cho thép nhẹ).
Các biến thể chính:
- Cold Roll Forming: hoạt động ở nhiệt độ phòng (lý tưởng cho thép nhẹ, nhôm) - thống trị trong xây dựng và ô tô.
- Cuộn nóng: 500-900 ° C (cho hợp kim cường độ cao như thép Q960) - được sử dụng trong khung máy móc nặng.
2.2 Máy tạo hình kéo dài
Nguyên tắc làm việc: Kẹp các trống kim loại (kích thước: 0,5-12 mm dày, lên đến 3 m × 6 m) ở các cạnh và kéo dài chúng (căng thẳng kéo: 5-25%) trên một die cứng (làm bằng hợp kim nhôm hoặc thép) để hình thành đường viền cong hoặc hợp chất phức tạp.
Thông số kỹ thuật cốt lõi:
- Lực kéo tối đa: 10-500 kN (có thể điều chỉnh thông qua hệ thống thủy lực / khí nén).
- Đồng nhất căng thẳng: ±2% (quan trọng đối với các thành phần hàng không vũ trụ để tránh thất bại mệt mỏi).
- Tương thích Die: Die có thể thay đổi (để thay đổi sản phẩm nhanh chóng; <30 phút cho die nhỏ).
Các ứng dụng chính: Trình điều khiển xuất sắc trong việc hình thành các bộ phận có nếp nhăn thấp, chính xác cao (ví dụ: da cánh máy bay, đường ray mái xe hơi) nơi uốn cong truyền thống không đạt được độ cong mượt mà.
2.3 Máy thủy hình
Nguyên tắc làm việc: Sử dụng chất lỏng thủy lực áp suất cao (10-100 MPa) để ép tấm kim loại / ống chống lại một khoang chết, cho phép hình thành các hình dạng phức tạp, rỗng hoặc không đối xứng.
Thông số kỹ thuật cốt lõi:
- Kiểm soát áp suất chất lỏng: ± 0,5 MPa (cho độ dày tường nhất quán - mục tiêu: <10% biến thể độ dày).
Thời gian chu kỳ: 30-180 giây mỗi phần (thay đổi theo độ phức tạp của phần).
- Tương thích vật liệu: Kim loại dễ uốn (nhôm, đồng, thép carbon thấp) và hợp kim tiên tiến (ví dụ: Ti-6Al-4V cho hàng không vũ trụ).
Lợi thế chính: Xóa bỏ đường hàn (so với các thành phần lắp ráp), cải thiện tính toàn vẹn cấu trúc 20-30%.
2.4 Máy ép phanh kim loại tấm
Nguyên tắc làm việc: Sử dụng một ram thủy lực / khí nén (lực: 10-2.000 kN) để ép một tấm kim loại chống lại một die hình V hoặc tùy chỉnh, tạo ra các uốn cong tuyến tính (phạm vi góc: 0-180 °).
Thông số kỹ thuật cốt lõi:
- Kháng dung uốn: ± 0,1 ° (cho các bộ phận chính xác như vỏ điện).
- Độ sâu cổ họng: 100-1.500 mm (xác định chiều dài phần tối đa).
- Mức tự động hóa: CNC điều khiển (lên đến 12 trục) cho các bộ phận đa uốn cong (ví dụ: khung dấu kim loại tấm với 5 + uốn cong).
3. Tiến bộ kỹ thuật: Tự động hóa & Tích hợp Công nghiệp 4.0
Máy tạo năng lượng hiện đại đã phát triển vượt xa hoạt động cơ khí, được thúc đẩy bởi tự động hóa và kỹ thuật số hóa để giải quyết nhu cầu của sản xuất hỗn hợp cao, khối lượng lớn.
3.1 Công nghệ tự động hóa
- Hệ thống điều khiển CNC: Được trang bị CNC tiên tiến (ví dụ: Siemens Sinumerik, Fanuc 31i) để điều chỉnh thời gian thực lực, tốc độ và vị trí con lăn / die. Cho phép:
- Lưu trữ chương trình cho 1.000+ hồ sơ (hình thành cuộn) hoặc chuỗi uốn cong (phanh ép).
- Sửa lỗi trong quá trình (ví dụ: bù đắp cho spring back trong AHSS bằng cách uốn quá 1-3 °).
- Bộ truyền động Servo-Driven: Thay thế hệ thủy lực trong các ứng dụng chính xác (ví dụ: hình thành kéo dài), giảm tiêu thụ năng lượng 20-30% và cải thiện thời gian phản ứng (<50 ms).
- Xử lý vật liệu tự động: Máy nạp cuộn dây tích hợp, máy tải / dỡ robot và hệ thống tầm nhìn cho:
- Không can thiệp thủ công (sản xuất đèn tắt 24/7).
- Độ chính xác sắp xếp vật liệu: ± 0,05 mm (quan trọng cho việc hình thành cuộn của hồ sơ khóa lẫn nhau).
3.2 Tích hợp công nghiệp 4.0
Bảo trì dự đoán: Cảm biến theo dõi các thông số chính (ví dụ: rung con lăn <0,1 mm, nhiệt độ dầu thủy lực 40-60 ° C) và sử dụng thuật toán AI để dự đoán lỗi thành phần (ví dụ: mài mòn con lăn, rò rỉ niêm phong) giảm thời gian ngừng hoạt động không có kế hoạch 40-50%.
Phân tích dữ liệu thời gian thực: Máy kết nối IoT truyền dữ liệu sản xuất (OEE: Hiệu quả thiết bị tổng thể, tỷ lệ lỗi, thời gian chu kỳ) đến các nền tảng đám mây (ví dụ: MES: Hệ thống thực hiện sản xuất) để tối ưu hóa quy trình.
- Digital Twins: Các bản sao ảo của máy móc mô phỏng các chuyến chạy sản xuất để xác nhận các hồ sơ mới (hình thành cuộn) hoặc các chuỗi uốn cong (phanh ép) cắt giảm thời gian thiết lập 50% và giảm chất thải vật liệu từ các chuyến chạy thử nghiệm.
4. Ứng dụng công nghiệp theo lĩnh vực
Máy tạo hình điện có mặt khắp nơi trong sản xuất, với mỗi lĩnh vực tận dụng các công nghệ cụ thể để đáp ứng các yêu cầu hiệu suất độc đáo:
4.1 Xây dựng & Cơ sở hạ tầng
- Cuộn hình thành: Sản xuất các thành phần cấu trúc (ví dụ: kênh C, Z-purlins, tấm mái kim loại) từ thép mạ kẽm (0,8-2,0 mm) hoặc nhôm (1,0-3,0 mm). Tốc độ sản xuất cao (15-25 m / phút) cho các dự án xây dựng quy mô lớn.
- Hydroforming: Tạo các yếu tố kiến trúc có hình dạng tùy chỉnh (ví dụ: tấm mặt tiền cong, rào rào trang trí) từ hợp kim nhôm 6063.
4.2 Ô tô & Vận tải
- Cuộn hình thành: Sản xuất đường ray khung ô tô (AHSS: 1,5-3,0 mm) và chùm cửa - lợi ích từ tỷ lệ cường độ cao so với trọng lượng và chi phí thấp.
- Stretch Forming: Hình dạng tấm mái nhôm và các thành phần khí thải titan (cho các phương tiện hiệu suất cao) đảm bảo độ chính xác khí động học (dung sai ± 0,1 mm).
- Hydroforming: Sản xuất các bộ phận phức tạp như nôi động cơ và đường ray nhiên liệu (giảm số phần 30-50% so với các lắp ráp hàn).
4.3 Hàng không vũ trụ & Quốc phòng
- Hình thành căng thẳng: quan trọng đối với các thành phần hợp kim titan (Ti-6Al-4V) và nhôm-lithium (Al-Li) (ví dụ: da cánh, tấm thân) yêu cầu sự đồng nhất căng thẳng <3% để đáp ứng các tiêu chuẩn mệt mỏi hàng không vũ trụ (ví dụ: ASTM E466).
Hình dạng Inconel 718 (một siêu hợp kim dựa trên niken) cho động cơ phản lực - chịu được nhiệt độ cao (lên đến 650 ° C) và áp suất.
4.4 Hàng tiêu dùng & Thiết bị
- Hình thành phanh báo chí: Sản xuất các bộ phận kim loại tấm cho tủ lạnh, máy giặt và các đơn vị HVAC (thép nhẹ 0,5-1,5 mm) - lợi ích từ sự thay đổi nhanh chóng (10-15 phút) cho sản xuất hỗn hợp cao, khối lượng thấp.
- Cuộn hình thành: Sản xuất hồ sơ nhôm cho khung đồ nội thất và trang trí thiết bị (tốc độ: 8-15 m / phút) - nhấn mạnh kết thúc bề mặt (Ra < 1,6 μm).
5. Xu hướng tương lai trong công nghệ tạo hình điện
Sự tiến hóa của máy tạo hình năng lượng được thúc đẩy bởi sự đổi mới vật liệu, bền vững và linh hoạt sản xuất:
5.1 Tương thích đa vật liệu và hợp kim tiên tiến
- Phát triển máy móc có khả năng hình thành lai kim loại tổng hợp (ví dụ: polymer tăng cường sợi carbon (CFRP) liên kết với nhôm) - đòi hỏi việc sưởi ấm được kiểm soát (80-120 ° C) và hình thành áp suất thấp để tránh phân tán tổng hợp.
- Kiểm soát quy trình tăng cường cho hợp kim entropy cao (HEA) (ví dụ: CoCrFeMnNi) - máy có phản hồi lực thích ứng (± 1 kN) để xử lý căng thẳng dòng chảy cao (1.200-1.500 MPa).
5.2 Sản xuất bền vững
Hiệu quả năng lượng: Hệ thống servo thế hệ tiếp theo (ví dụ: động cơ nam châm vĩnh viễn) giảm tiêu thụ năng lượng 30-40% so với máy thủy lực truyền thống.
- Điều chỉnh vật liệu tái chế: Máy được tối ưu hóa để tạo thành nhôm tái chế (ví dụ: AA3105) và thép (ví dụ: thép nhẹ dựa trên phế liệu) với các thông số lực được điều chỉnh để tính đến sự biến đổi vật liệu.
5.3 Sản xuất lai (Phụ gia + Hình thành năng lượng)
- Tích hợp in 3D (sản xuất phụ gia) với hình thành năng lượng: các preform in 3D (ví dụ, cho khoang hàng không vũ trụ) được hình thành sau thông qua kéo dài / hydroforming để đạt được kích thước cuối cùng - giảm chất thải vật liệu 60% so với các bộ phận phụ gia hoàn toàn.
5.4 Robotics hợp tác (Cobots)
- Cobots kết hợp với máy hình thành điện quy mô nhỏ (ví dụ: phanh ép) cho sản xuất tùy chỉnh, khối lượng thấp (ví dụ: bộ phận ô tô nguyên mẫu) - cho phép hợp tác con người-máy an toàn (thông qua công nghệ cảm biến lực) và giảm chi phí lao động.
