Máy làm tròn cạnh kim loại & đánh chải & Deburring

Chi tiết sản phẩm

Cấu trúc: 1 vành đai cát rộng + 4 bàn chải lăn + 1 vành đai cát rộng

Máy xóa từ JM XDP-MRPR đạt được các chức năng xóa và xử lý bề mặt hiệu quả và chính xác thông qua việc phối hợp sử dụng đánh bóng vành đai cát, bàn chải con lăn phổ quát làm tròn cạnh và hệ thống hấp thụ từ.
Bàn chải con lăn có chức năng tự quay và cách mạng, có thể xử lý sâu các cạnh và vị trí lỗ của mảnh công việc, đồng thời đạt được hiệu ứng chamfering và vẽ đồng nhất.
Máy áp dụng băng tải vật liệu cao su giảm tốc cao, kết hợp với các bộ phận hút từ mạnh mẽ, để đảm bảo sự ổn định và độ chính xác định vị của phận làm việc trong quá trình hoạt động tốc độ cao.
Máy XDP-MRPR Edge-rounding & Brushing & Deburring có thể xử lý hiệu quả các cạnh của các bộ phận kim loại và tấm, loại bỏ các vỡ thô còn lại trong quá trình sản xuất và đảm bảo bề mặt mịn và an toàn thông qua mài, chải bàn chải con lăn phổ quát và hệ thống hút từ.
Máy loại bỏ tấm kim loại có thể loại bỏ hiệu quả lớp oxyt trên bề mặt kim loại và khu vực bị ảnh hưởng nhiệt sau khi hàn, tăng cường độ dính dáng của lớp phủ và sơn.
Thiết bị được trang bị hệ thống thu bụi ướt

Hệ thống CNC

Hệ thống CNC là một thành phần chính của máy xóa kim loại CNC, chịu trách nhiệm hiển thị và kiểm soát tập trung tất cả các thông số hoạt động trong quá trình xóa kim loại, cải thiện hiệu quả gia công và độ chính xác.

Nó không chỉ cung cấp phản hồi thời gian thực, mà còn cho phép các nhà vận hành thực hiện điều chỉnh thông số chính xác khi cần thiết để đảm bảo chất lượng phận làm việc.

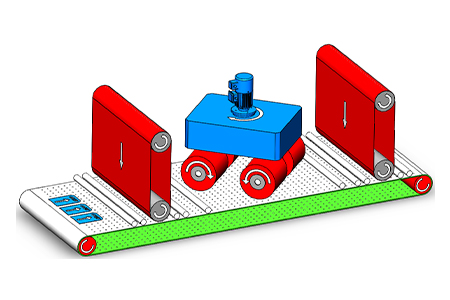

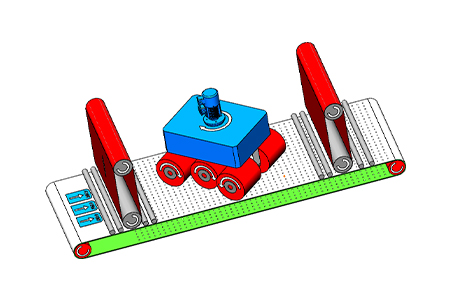

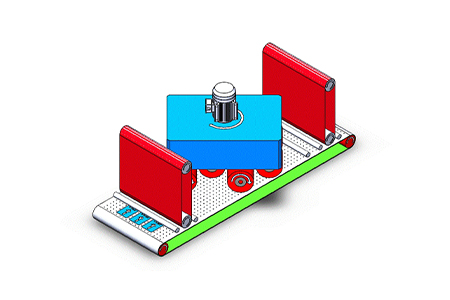

Trạm làm việc: R + P + R (Vành đai rộng + Bàn chải con lăn + Vành đai rộng)

Dòng MRPR kết hợp một vành đai mài rộng duy nhất với một trạm làm việc con lăn-bàn chải; Chiều rộng bàn quyết định kích thước vành đai và số lượng / đường kính của bàn chải con lăn, trong khi băng tải được gắn từ tính an toàn giữ các bộ phận tại chỗ - các tùy chọn trạm mô-đun có sẵn để phù hợp với nhu cầu sản xuất khác nhau.

Vật tiêu thụ mài mòn

Vành đai mài mòn

Vành đai mài mòn là một công cụ mài được sử dụng để xử lý bề mặt kim loại. Sau khi xử lý đặc biệt, nó tạo thành một cấu trúc giống như vành đai và phù hợp cho các quy trình khác nhau như mài, gỡ bỏ, đánh bóng, hoàn thiện và đánh chải.

Băng cát loại bỏ vật liệu dư thừa thông qua ma sát với bề mặt của mảnh, do đó cải thiện chất lượng bề mặt và sự xuất hiện của mảnh.

Bàn chải con lăn

Bàn chải con lăn là một công cụ xử lý kim loại và xử lý bề mặt được sử dụng trong các quy trình như xóa, làm tròn cạnh, vẽ bề mặt, làm sạch, loại bỏ các lớp oxyt và vết bẩn dầu.

Nguyên tắc làm việc của máy bàn chải con lăn deburring là để đạt được hiệu ứng deburring, chamfering và bề mặt hoàn thiện bằng cách xoay lông chải khi tiếp xúc với bề mặt của mảnh.

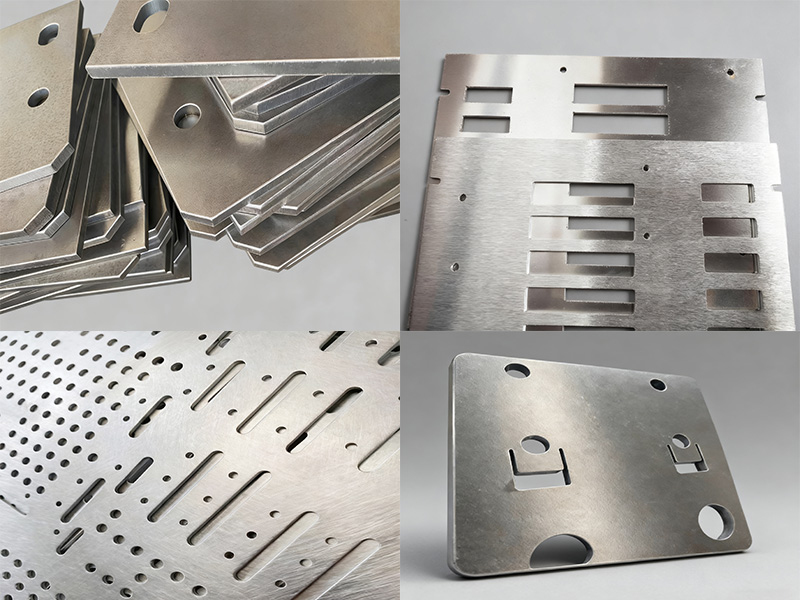

So sánh các bộ phận làm việc Deburring trước và sau khi loại bỏ

Trước khi khắc phục:

Các cạnh thô và vết sắc nét của mảnh ảnh hưởng đến độ chính xác lắp ráp.

Có thể có một lớp oxyt và sự bất đồng nhẹ trên bề mặt, có thể ảnh hưởng đến việc xử lý sau đó hoặc độ dính dáng lớp phủ.

Sau khi khắc phục:

Cạnh mịn mà không có burrs tăng cường an toàn sản phẩm.

Sau khi được đánh bóng hoặc đánh chải, bề mặt kim loại trở nên tinh tế và đẹp hơn.

Sau khi khắc phục, cải thiện độ chính xác kích thước để đảm bảo chất lượng lắp ráp tốt hơn.

Loại bỏ lớp oxyt có lợi cho các quy trình tiếp theo như hàn, sơn và mạ điện, cải thiện độ dính dáng và độ bền của lớp phủ.

Thông số kỹ thuật

Mục	Giá trị
Bề mặt rộng bàn làm việc	800mm
Độ dày xử lý	1-90mm
Kích thước xử lý tối thiểu	50 * 50 * 0,5mm (tấm không đục lỗ)
Tốc độ cho ăn	1-7m / phút (tần số biến thể có thể điều chỉnh)
Tốc độ vành đai	2.2-11m / phút
Tốc độ bàn chải con lăn	9-18m / phút
Tốc độ cách mạng	9-19m / phút
Công suất tối đa	39.15kW (không bao gồm bộ thu bụi)
Điện áp định mức	380V / 3P / 50HZ
Áp suất khí quyển	0,6-0,8Mpa
Kích thước vành đai cát	1900 * 650mm
Kích thước bàn chải con lăn	250 * 300 * 40mm
Trọng lượng máy chủ	Khoảng 3000kg
Kích thước	320016502250
