Máy cắt chùm swing

Chi tiết sản phẩm

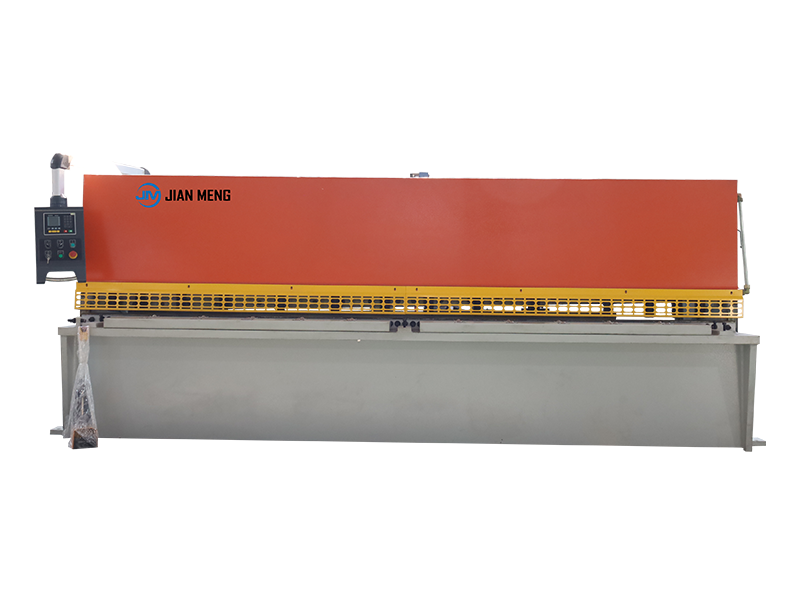

Máy cắt chùm dao động Jianmeng QC12K áp dụng công nghệ sáng tạo và có chức năng điều chỉnh góc phía trước điện để đảm bảo độ chính xác của mỗi cắt.

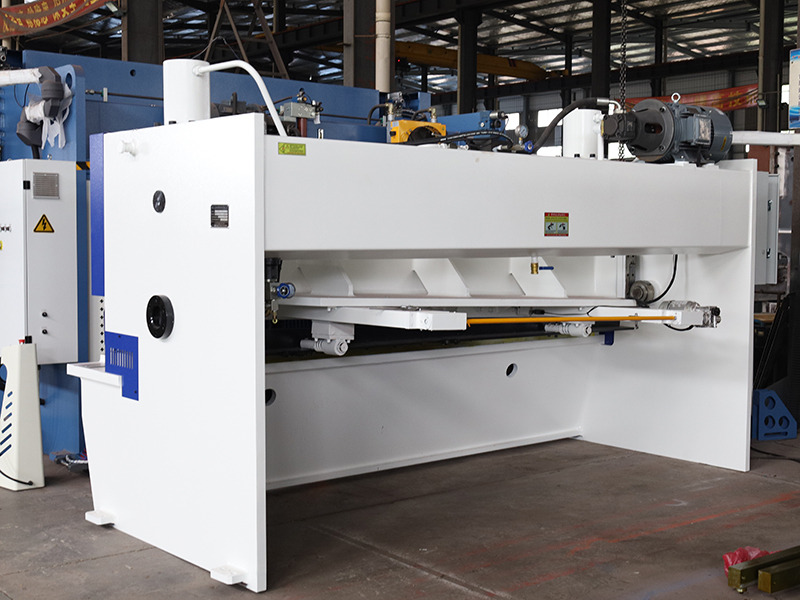

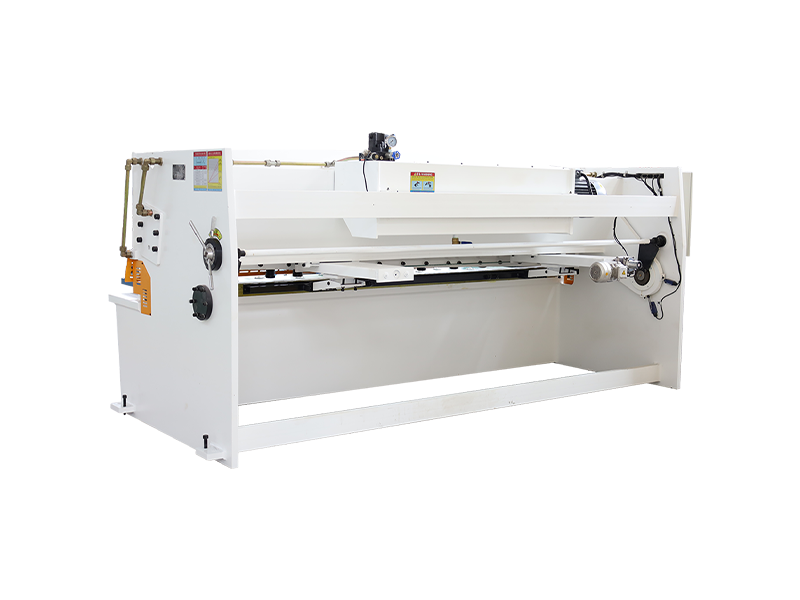

của chúng tôi máy cắt swing thủy lực là một sản phẩm phổ biến trên thị trường hiện tại, cung cấp các giải pháp chất lượng cao và hiệu quả về chi phí để cắt tấm chiều dài và cực rộng.

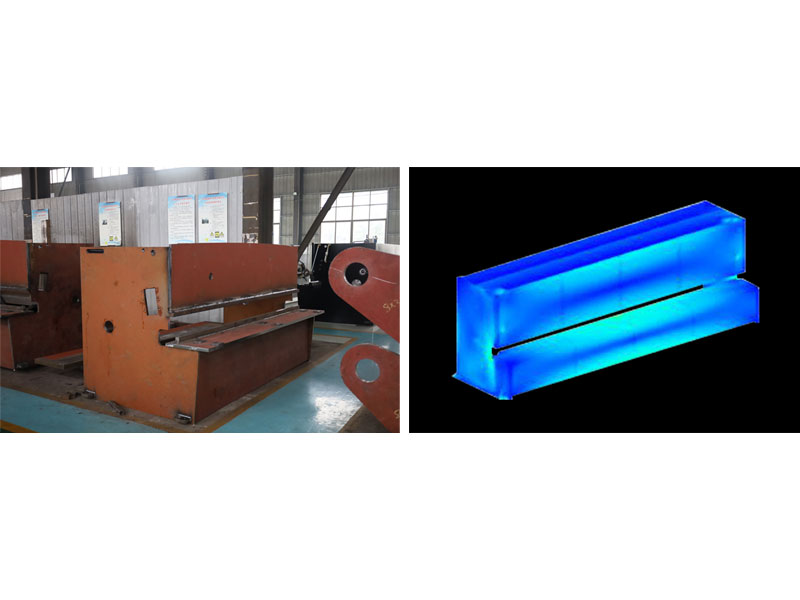

Phân tích căng thẳng và phân tích yếu tố hữu hạn

Phần mềm CAE SOLIDWORKS có thể được sử dụng để phân tích cấu trúc tĩnh tuyến tính, căng thẳng và biến dạng của khung của máy uốn và máy cắt laser. Do đó, FEA rất có ý nghĩa đối với các tình huống có cấu trúc phức tạp, tải trọng phức tạp cao, mô hình tạm thời và sự kết hợp của các yếu tố trên.

Hệ thống CNC

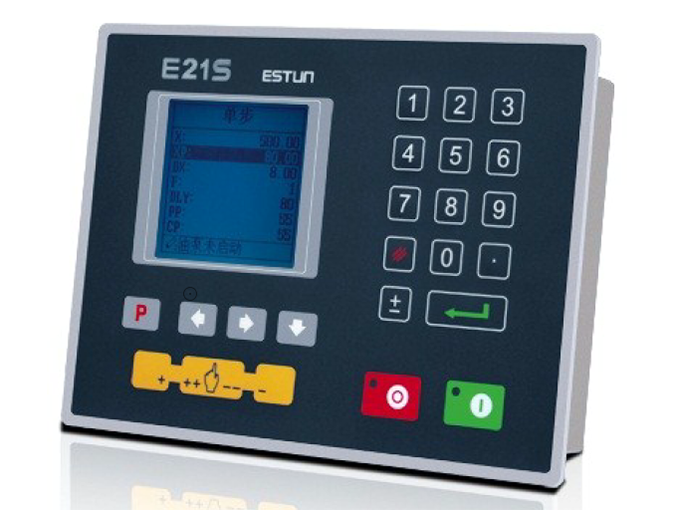

Hệ thống CNC ESTUNE21S

Màn hình hiển thị thủy lực độ nét cao

Kiểm soát động cơ thông thường và bộ chuyển đổi tần số

Vị trí thông minh trục X

Lập trình đa bước, 40 chương trình, mỗi chương trình có 25 bước

Chức năng chuyển tiếp thời gian được xây dựng

Chuyển đổi chức năng một cú nhấp chuột

Chức năng định vị đơn phương

Một nhấp chuột sao lưu và khôi phục các thông số

Trung Quốc và tiếng Anh

Hệ thống số liệu

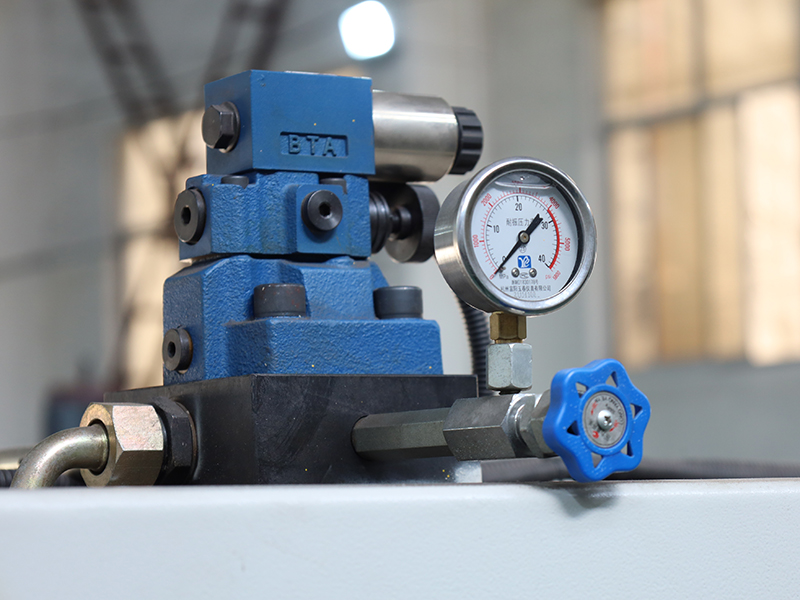

Nhóm van thủy lực

Máy này áp dụng nhóm van thủy lực có thương hiệu.

Do chức năng bảo vệ quá tải áp suất dầu của nó, rò rỉ dầu và gây nhiễu van hiếm khi xảy ra.

Theo dõi áp suất dầu thời gian thực đảm bảo dòng chảy dầu mượt mà và hoạt động ổn định của thiết bị.

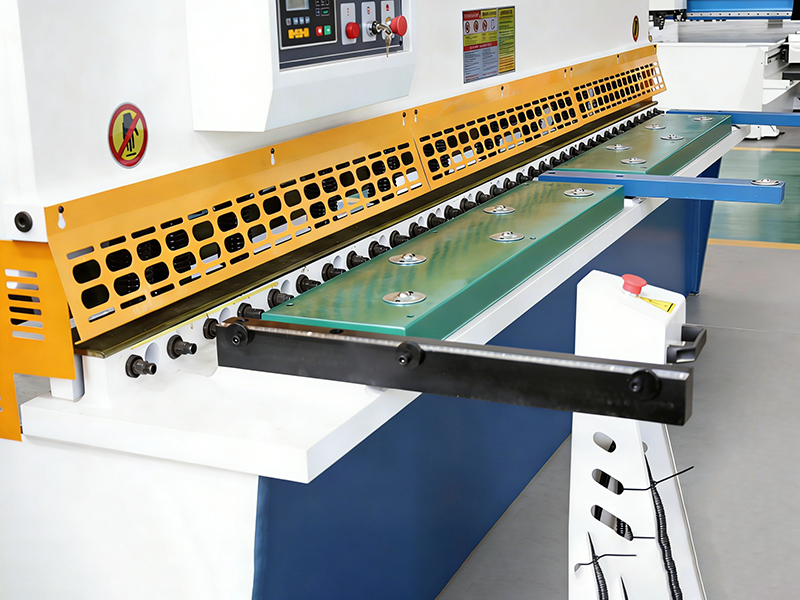

Cổng cho ăn

Thiết kế đầu vào thức ăn của chúng tôi đáp ứng các tiêu chuẩn an toàn để đảm bảo hoạt động an toàn và đáng tin cậy của máy.

Máy của chúng tôi cung cấp chiều cao thức ăn tối thiểu, bằng độ dày của tấm; Chiều cao thức ăn tối đa bằng độ dày của tấm cộng với 20-25 milimet. Máy cũng được trang bị vít điều chỉnh chiều cao, giúp người dùng dễ dàng tùy chỉnh chiều cao cho ăn.

Máy của chúng tôi được trang bị rào chắn phía trước và bên để đảm bảo hoạt động an toàn của người vận hành.

Máy đo lưng

Một trong những yếu tố quan trọng trong khả năng cắt là thiết kế và ổn định của vật liệu chặn phía sau.

Cắt chất lượng cao chỉ có thể đạt được với các sản phẩm tuyệt vời, ổn định và bước ngược chính xác.

Việc di chuyển của hệ thống dừng sau của vít bóng tốc độ cao cũng được hỗ trợ bởi các hướng dẫn tuyến tính, giúp dừng sau đạt được tuổi thọ dài hơn, độ nhạy cảm cao hơn và tăng cường khả năng chống lại bất kỳ va chạm nào.

Động cơ chính

Việc sử dụng động cơ có thương hiệu làm tăng tuổi thọ của máy và giữ cho nó hoạt động trong môi trường tiếng ồn thấp.

Mức năng lượng và kích thước lắp đặt của động cơ tuân thủ các tiêu chuẩn IEC, làm cho nó rất dễ sử dụng và duy trì.

Chúng tôi có khả năng tùy chỉnh công suất và điện áp của máy để đáp ứng các yêu cầu điện áp cụ thể của vị trí của khách hàng.

Thông số kỹ thuật

Đơn vị	Độ dày cắt mm	Chiều rộng cắt mm	Thời gian đột quỵ phút-1	Du lịch vật liệu sau mm	Công suất động cơ chính công suất kW	Góc cắt °	Kích thước bên ngoài mm	Trọng lượng T
4×2000	4	2000	20	20-600	7.5	1°30′	2590×1610×1715	3.8
4×2500	4	2500	20	20-600	7.5	1°30′	3140×1610×1630	4.3
4×4000	4	4000	8	20-600	7.5	1°30′	4640×1640×1830	7.5
6×2000	6	2000	20	20-600	7.5	1°30′	2590×1640×1720	4.6
6×2500	6	2500	18	20-600	7.5	1°30′	3140×1640×1630	5.2
6×3200	6	3200	14	20-600	7.5	1°30′	3840×1640×1630	6.3
6×4000	6	4000	12	20-600	11	1°30′	4670×1900×1830	9.3
6×5000	6	5000	7	20-800	11	1°30′	5770×2152×2065	15.8
6×6000	6	6000	7	20-800	15	1°30′	6800×2300×2360	22.2
8×2500	8	2500	14	20-600	11	1°30′	3140×1610×1660	5.3
8×3200	8	3200	10	20-600	11	1°30′	3840×1610×1660	6.3
8×4000	8	4000	10	20-600	11	1°30′	4700×1910×1830	9.5
8×5000	8	5000	7	20-800	15	1°30′	5860×2252×2215	18.5
8×6000	8	6000	6	20-800	15	1°30′	6870×2468×2410	24.6
10×2500	10	2500	10	20-600	15	2°	3400×1690×1800	7.8
10×3200	10	3200	8	20-600	15	1°48′	4100×1690×1900	9.2
10×4000	10	4000	8	20-800	18.5	1°54′	4850×2152×2090	15
12×2500	12	2500	10	20-600	15	2°	3400×1690×1800	7.8
12×3200	12	32000	10	20-800	18.5	1°30′	4085×2050×2120	12
12×4000	12	4000	8	20-800	18.5	2°	4870×2250×2150	15.3
12×5000	12	5000	8	20-800	30	2°	5900×2480×2400	22.4
16×2500	16	2500	8	20-800	18.5	2°	3435×2050×2130	11.5
16×3200	16	3200	7	20-800	18.5	2°	4120×2192×2155	14.5
16×4000	16	4000	7	25-800	30	2°	4900×2300×2315	18.6
20×2500	20	2500	6	20-800	37	2°30′	3450×2075×2515	15
20×3200	20	3200	5	25-800	37	2°30′	4180×2300×2600	19
20×4000	20	4000	5	30-1000	37	2°30′	4950×2388×2760	24
25×2500	25	2500	5	40-800	45	3°	3460×2300×2696	16.8
