Máy rãnh dọc

Tại sao v-grooving là cần thiết cho tấm kim loại?

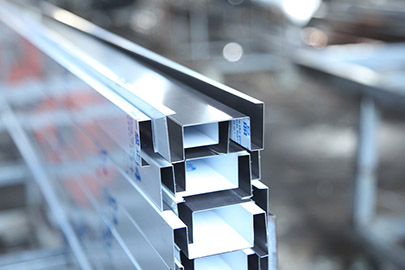

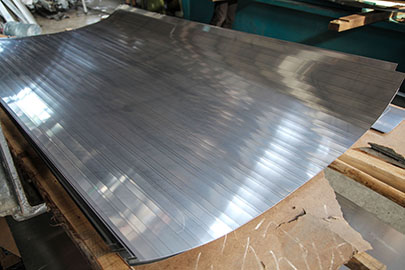

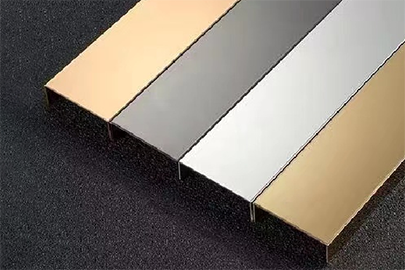

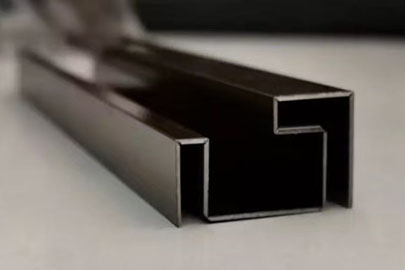

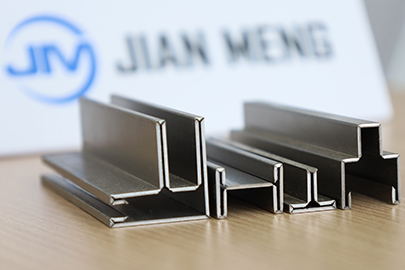

V-grooving, còn được gọi là V-cutting, là một quá trình cắt rãnh trong tấm kim loại phẳng và phục vụ như một bước phụ trợ để cắt và uốn cong. Sau khi V-grooving, tấm có đường tham chiếu rõ ràng để cắt và uốn cong; sau khi uốn cong, bộ phim có thể được loại bỏ để đạt được một uốn cong góc thẳng thực sự.
V-grooving là một hoạt động hình thành phụ trợ: tại dòng uốn dự định thiết bị đặc biệt và công cụ cắt một rãnh hình V để vật liệu có thể được uốn dễ dàng hơn và bán kính uốn bên ngoài được giảm thiểu. Phần uốn cong sau đó được hình thành trên phanh ép hoặc thủ công. Chiều sâu, chiều rộng và góc của rãnh V được xác định và kiểm soát bởi hình học máy cắt và chiều sâu cắt / cung cấp trong hoạt động rãnh.

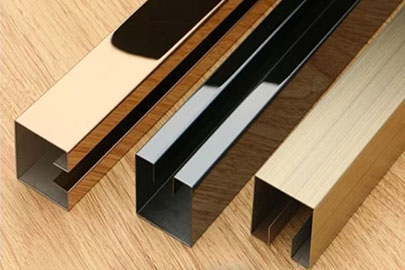

Máy grooving v dọc GSTM là một thiết bị grooving v chuyên nghiệp, áp dụng cho tất cả các tấm kim loại, chẳng hạn như tấm thép không gỉ, tấm đồng, tấm nhôm, tấm mạ kẽm và như vậy. Và nó được sử dụng rộng rãi trong sản xuất kim loại.

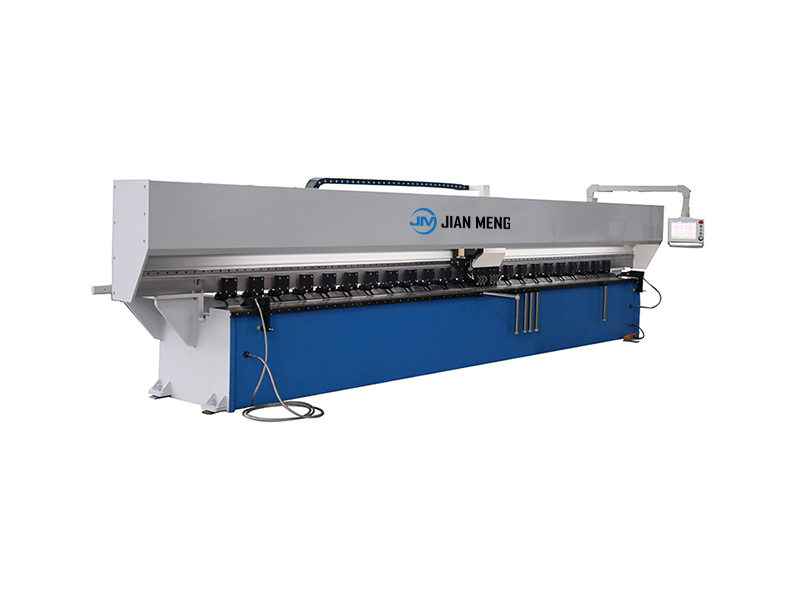

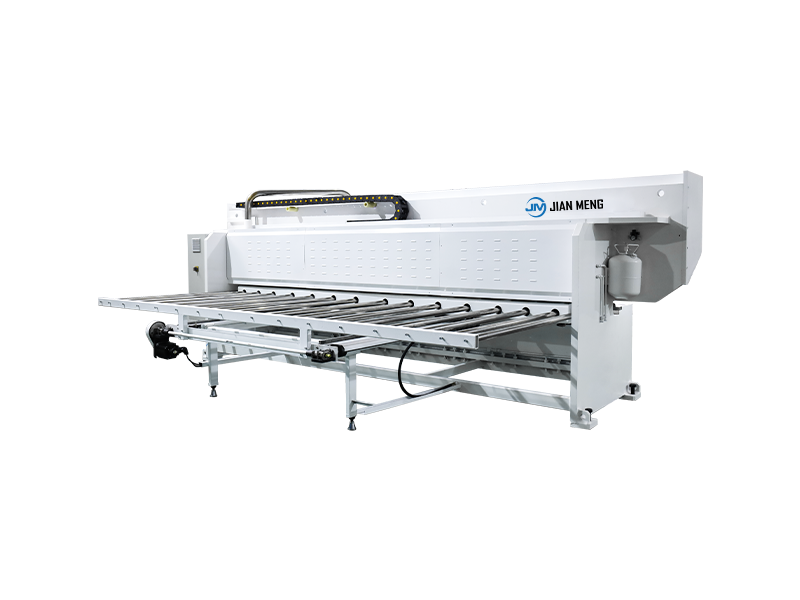

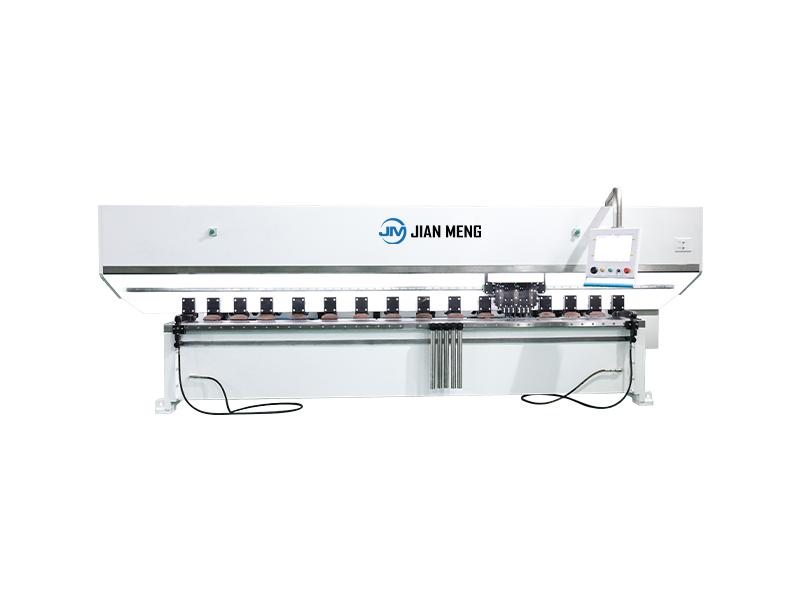

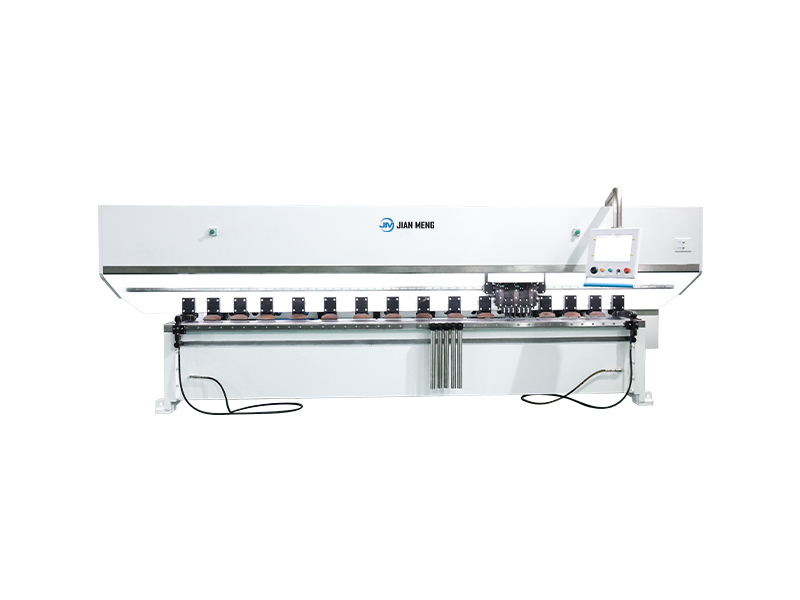

Máy rãnh V dọc với đầu kép

Chi tiết sản phẩm

Máy rãnh dọc hai đầu có tốc độ rãnh lên đến 120 m / phút, khả năng lặp lại ± 0,02 mm và tương thích với các tấm khác nhau như thép không gỉ và hợp kim nhôm. Hệ thống kẹp tự động thủy lực, màn hình cảm ứng công nghiệp 15 inch với lập trình một cú nhấp chuột, hỗ trợ xử lý trước uốn hiệu quả và chính xác.

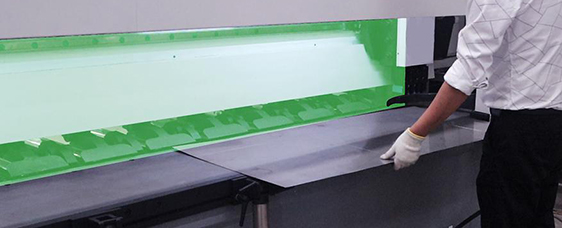

Cấu trúc dọc

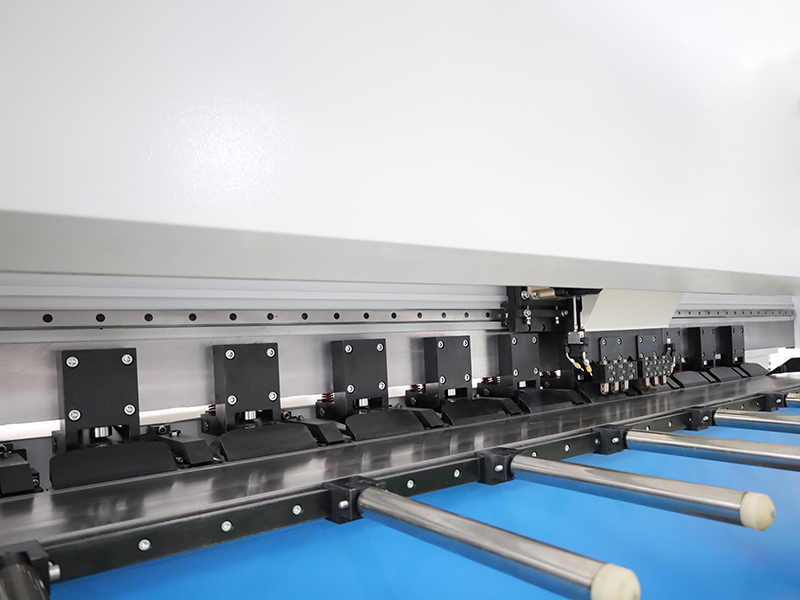

Máy V Groove dọc với hai đầu áp dụng một cấu trúc khung và một bàn làm việc thép cấu trúc hợp kim thấp, cường độ cao. Phim đáy tích hợp được hình thành trong một lần và có thể được xử lý trên tấm gương mà không để lại bất kỳ dấu hiệu nào; Toàn bộ máy được tempered trong một lò điện để loại bỏ căng thẳng hàn, và được kẹp và hình thành trong một đi qua một trung tâm gia công CNC nhập khẩu để đảm bảo rằng mỗi bề mặt lắp đặt song song và dọc; Xử lý phun cát để đảm bảo chất lượng lớp phủ; Khi làm việc, bộ giữ dao vẫn tĩnh, và tấm được thúc đẩy để di chuyển bởi thức ăn. Chiều sâu rãnh và khoảng cách rãnh được kiểm soát chính xác, và độ cứng tổng thể là tuyệt vời, bền và ổn định.

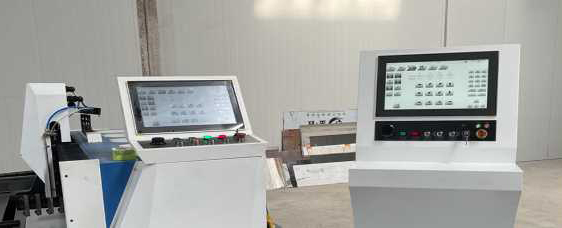

Phần mềm V-Grooving độc quyền của JIANMENG

Được xây dựng trên hệ điều hành CNC dựa trên Windows.

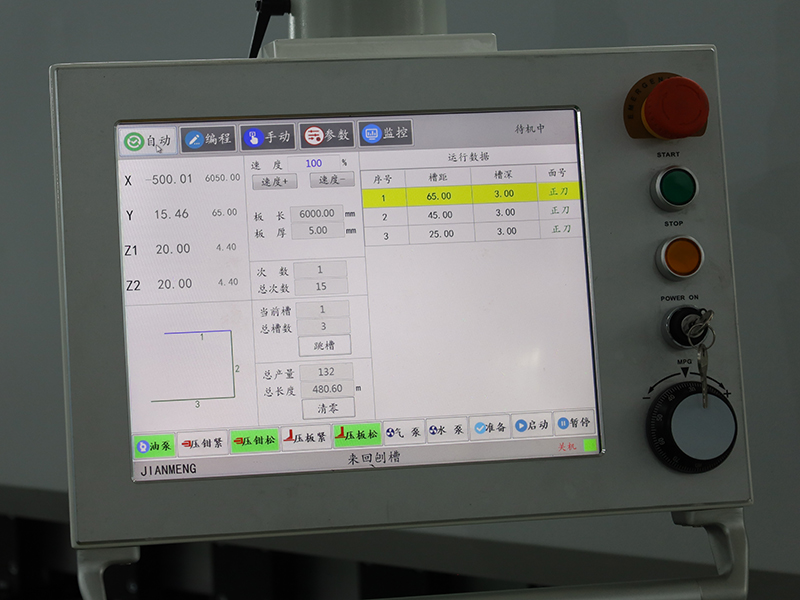

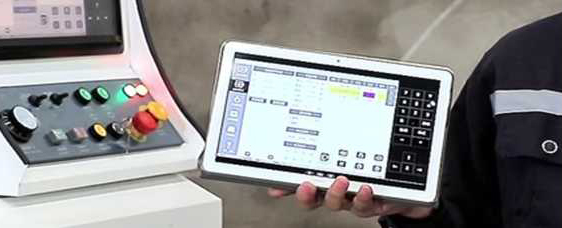

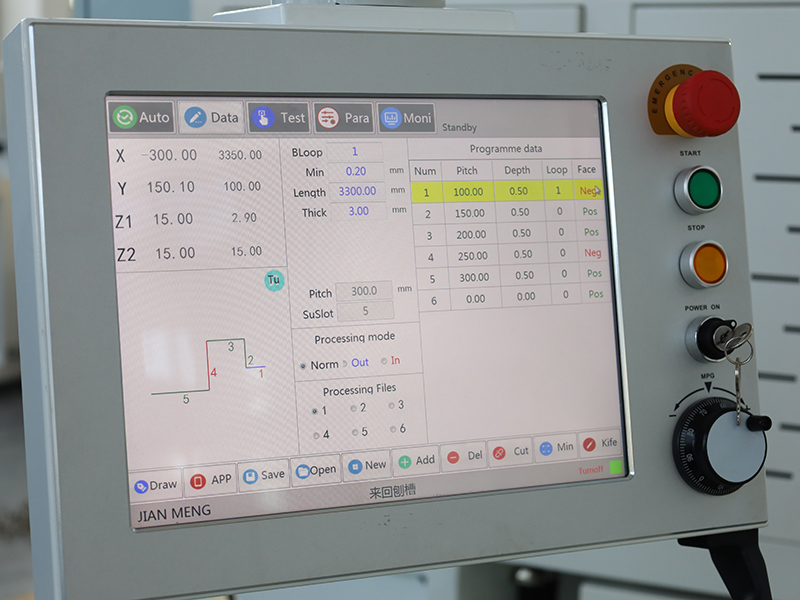

· Màn hình cảm ứng công nghiệp 15 "
· Hoạt động trực quan & dễ học
· Tính toán kích thước tự động
· Xem trước sơ đồ uốn
· Đồ họa vẽ bằng tay
· Tính toán công suất tự động
· Chu kỳ tự động một nhấp chuột
· Thay đổi công cụ một nhấp chuột
· Nâng cao độ chính xác uốn

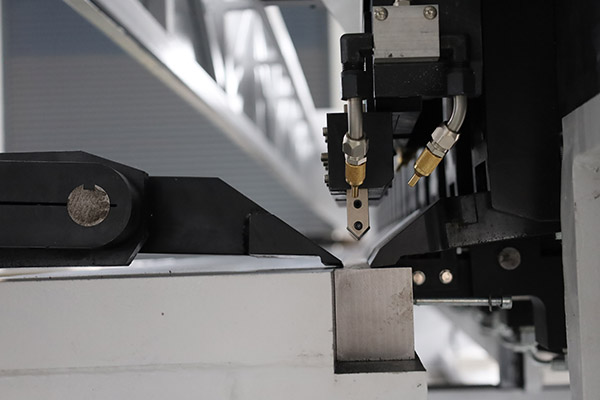

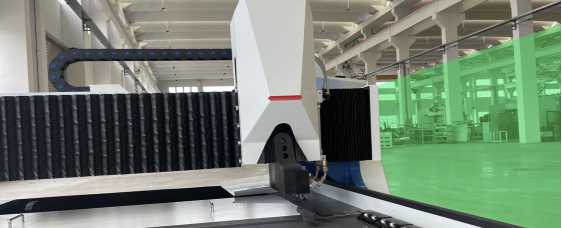

Người giữ công cụ đôi

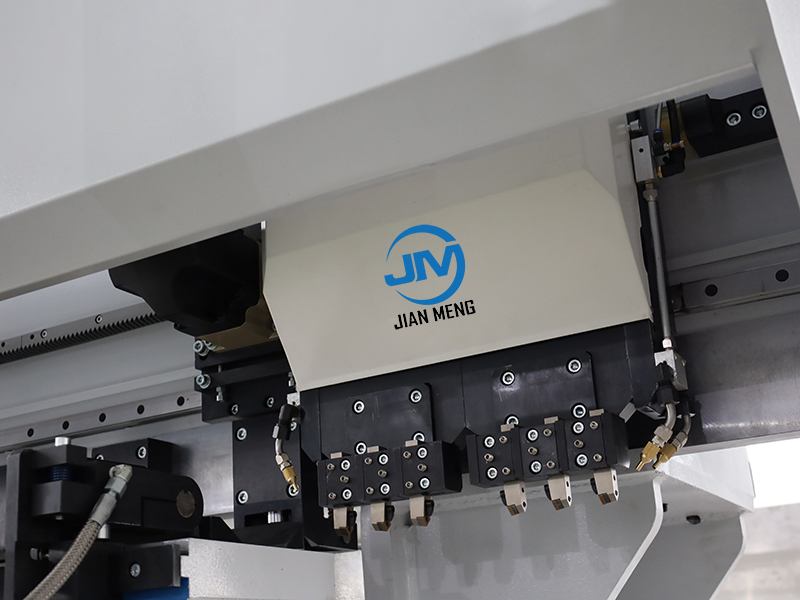

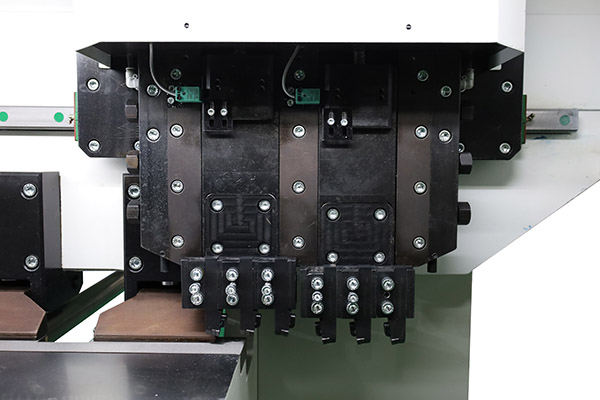

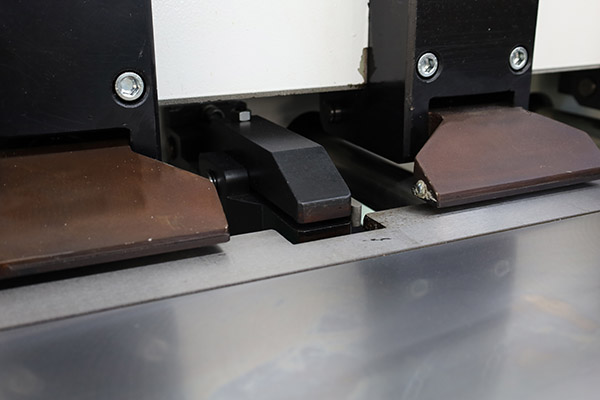

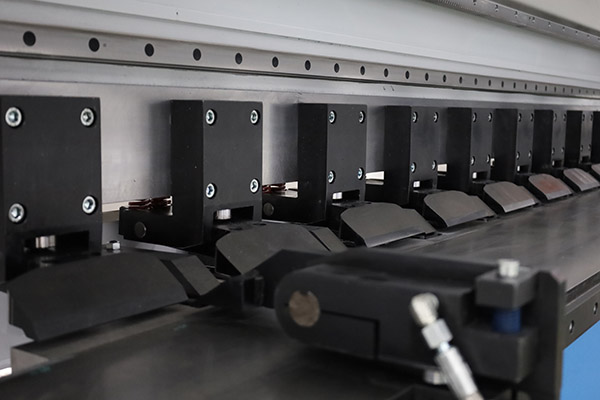

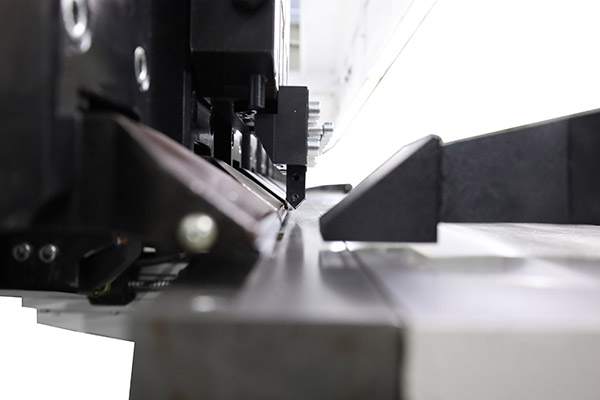

Máy rãnh V dọc với hai đầu áp dụng thiết kế giữ công cụ kép để đạt được xử lý đi lại, tận dụng đầy đủ thời gian và năng lượng trở lại và tăng hiệu quả xử lý tấm dày 50%. Mỗi người giữ công cụ được trang bị ba dao, phân phối cân bằng lượng cắt và giảm nguy cơ biến dạng phận làm việc. Hỗ trợ lựa chọn các thiết bị làm mát vi mô để kéo dài tuổi thọ công cụ và giảm chi phí; Giao diện kẹp công cụ phổ quát tương thích với cả thép trắng và dao hợp kim, đáp ứng nhu cầu xử lý khác nhau và đảm bảo sản xuất hiệu quả và ổn định.

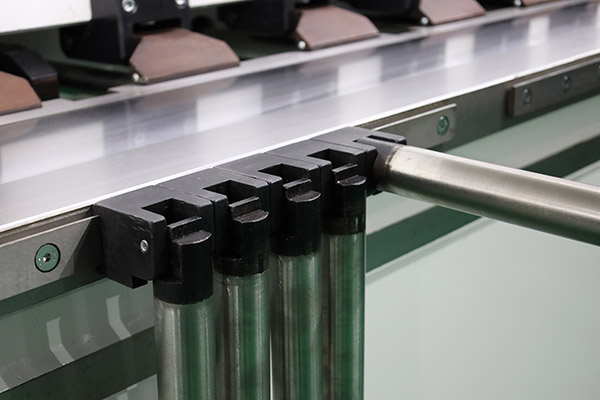

Bề mặt bàn làm việc

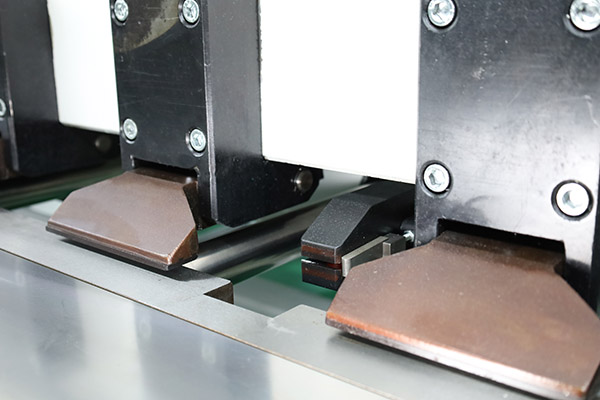

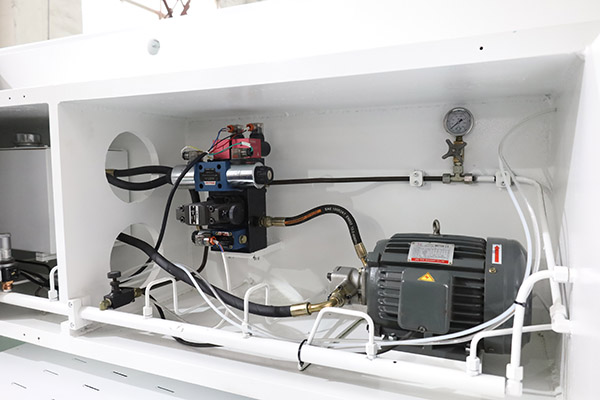

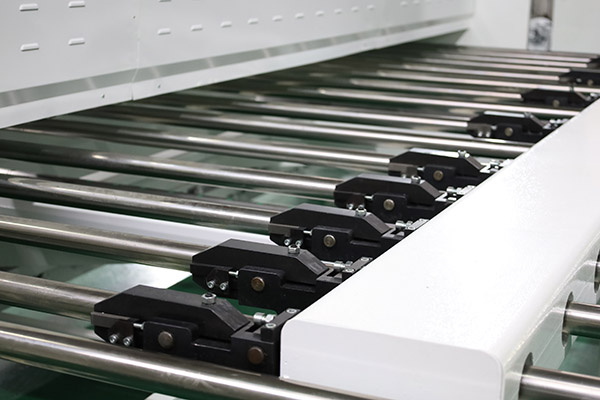

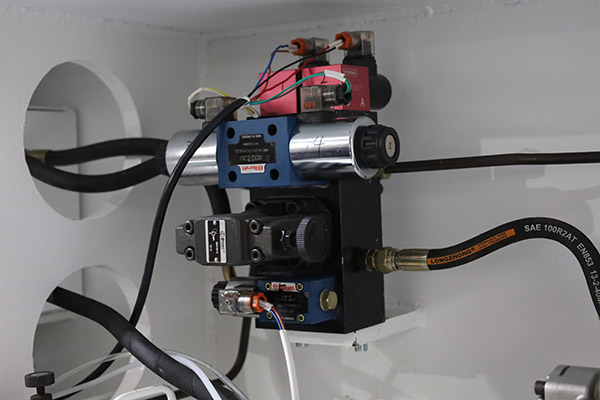

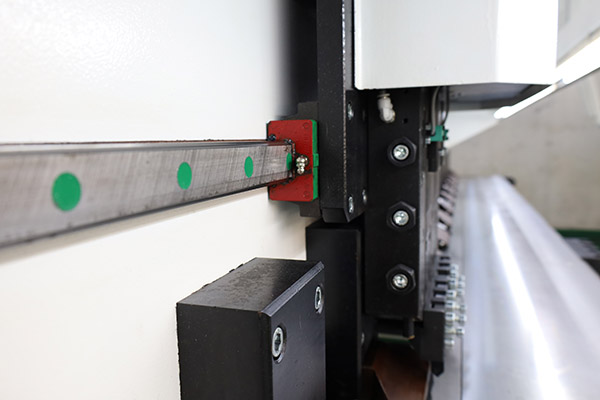

Máy cắt ngược dọc áp dụng một bàn làm việc thép công cụ carbon. Sau khi dập tần số cao, độ cứng đạt 55-60HRC, cao hơn nhiều so với thép không gỉ, ngăn chặn hiệu quả trầy xước và biến dạng, đảm bảo độ phẳng của bàn làm việc là ≤ ± 0,03mm, cải thiện độ chính xác V-groove và kéo dài tuổi thọ thiết bị. Được trang bị chân áp suất dày đặc và hệ thống thủy lực, lực kẹp ổn định và đáng tin cậy.

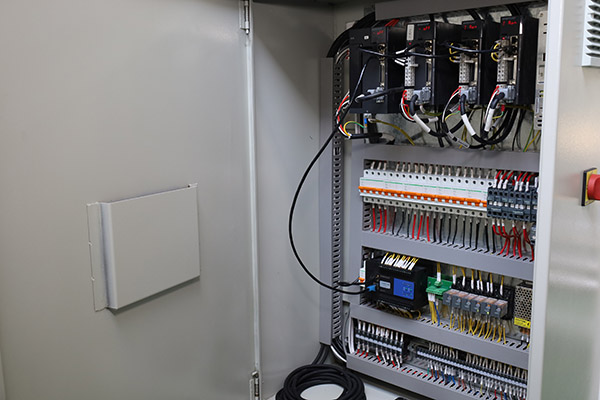

Truyền thông chính xác cao

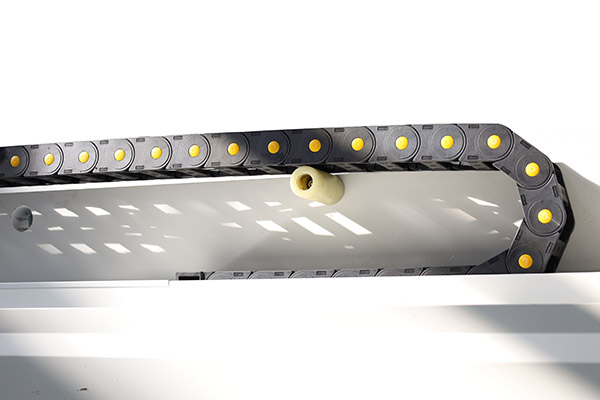

Máy vườn tốc độ cao dọc được trang bị động cơ servo đầy đủ và hộp số hành tinh, cung cấp mô-men xoắn cao, độ chính xác cao, tiêu thụ năng lượng thấp và phản ứng nhanh chóng; Việc truyền qua chùm áp dụng cấu trúc đường sắt hướng dẫn kép của bánh răng xoắn ốc mài và giá xoắn ốc chính xác cao, với quy định tốc độ tần số biến ổn định và hiệu quả, đạt được nguồn cấp dữ liệu chip tốc độ cao và xử lý ổn định, và đáp ứng nhu cầu xử lý khác nhau, cải thiện đáng kể hiệu quả sản xuất.

Thông số kỹ thuật

	1232	1240	1532	1540	1560
Phạm vi xử lý tấm kim loại (mm)	1250×3200	1250×4000	1500×3200	1500×4000	1500×6000
Độ dày tấm có thể gia công (mm)	0.4-6.0	0.4-6.0	0.4-6.0	0.4-6.0	0.4-6.0
Khoảng cách giữa rãnh hình V và cạnh Min (mm)	10 (tùy chỉnh)	10 (tùy chỉnh)	10 (tùy chỉnh)	10 (tùy chỉnh)	10 (tùy chỉnh)
Độ phẳng của bảng (mm)	±0.03	±0.03	±0.03	±0.03	±0.03
Tốc độ trục tối đa song song với trục X (m / phút)	120	120	120	120	120
Tốc độ trục tối đa song song với trục Y (m / phút)	60	60	60	60	60
Công suất động cơ servo chính (kW)	5.5	5.5	5.5	5.5	5.5
Độ chính xác định vị lặp đi lặp lại (mm)	0.015	0.015	0.015	0.015	0.015
Kích thước (mm)	4900×2350×2000	5700×2350×2000	4900×2600×2000	5700×2600×2000	7700×2600×2000

Công ty TNHH Thiết bị thông minh Jianmeng (Taizhou)

Máy rãnh V dọc với đầu kép
