Tại sao v-grooving là cần thiết cho tấm kim loại?

V-grooving, còn được gọi là V-cutting, là một quá trình cắt rãnh trong tấm kim loại phẳng và phục vụ như một bước phụ trợ để cắt và uốn cong. Sau khi V-grooving, tấm có đường tham chiếu rõ ràng để cắt và uốn cong; sau khi uốn cong, bộ phim có thể được loại bỏ để đạt được một uốn cong góc thẳng thực sự.
V-grooving là một hoạt động hình thành phụ trợ: tại dòng uốn dự định thiết bị đặc biệt và công cụ cắt một rãnh hình V để vật liệu có thể được uốn dễ dàng hơn và bán kính uốn bên ngoài được giảm thiểu. Phần uốn cong sau đó được hình thành trên phanh ép hoặc thủ công. Chiều sâu, chiều rộng và góc của rãnh V được xác định và kiểm soát bởi hình học máy cắt và chiều sâu cắt / cung cấp trong hoạt động rãnh.
Máy grooving tốc độ cao ngang GSHM là một thiết bị grooving chuyên nghiệp, áp dụng cho tất cả các tấm kim loại, chẳng hạn như tấm thép không gỉ, tấm đồng, tấm nhôm, tấm mạ kẽm và như vậy.

Máy groover ngang V

Chi tiết sản phẩm

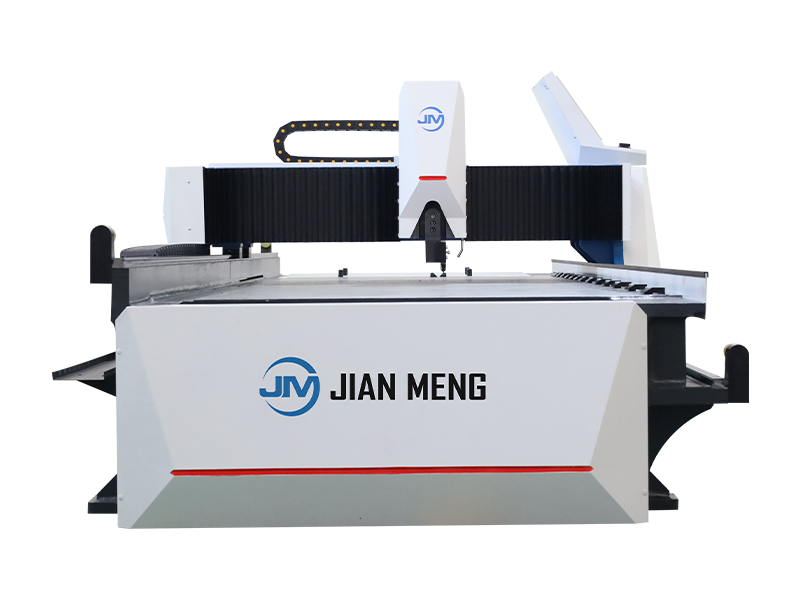

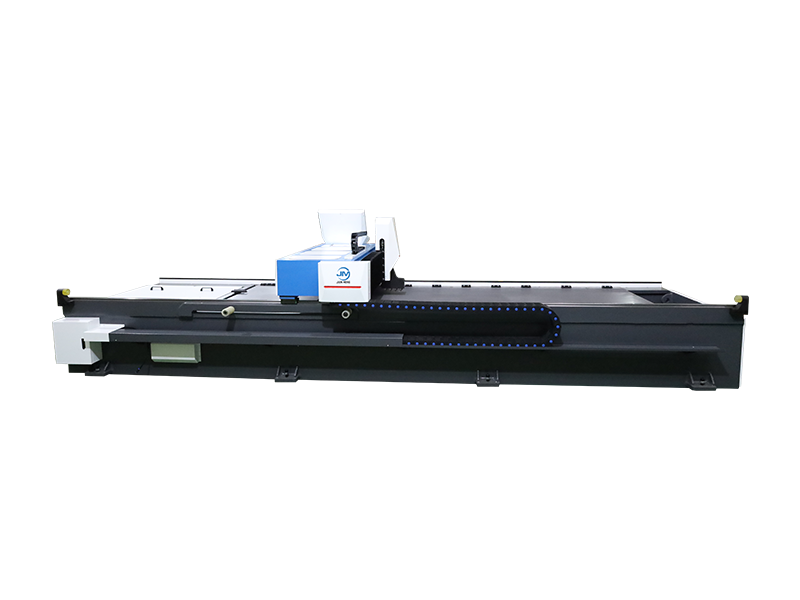

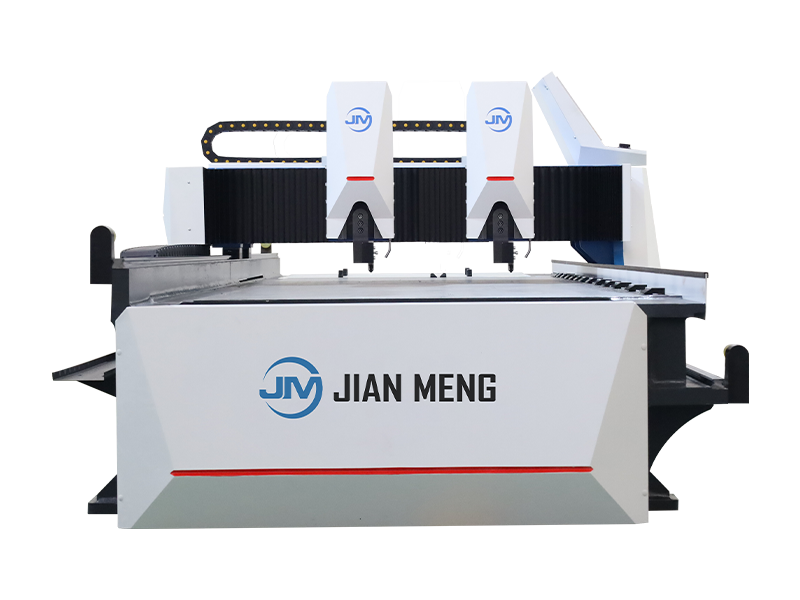

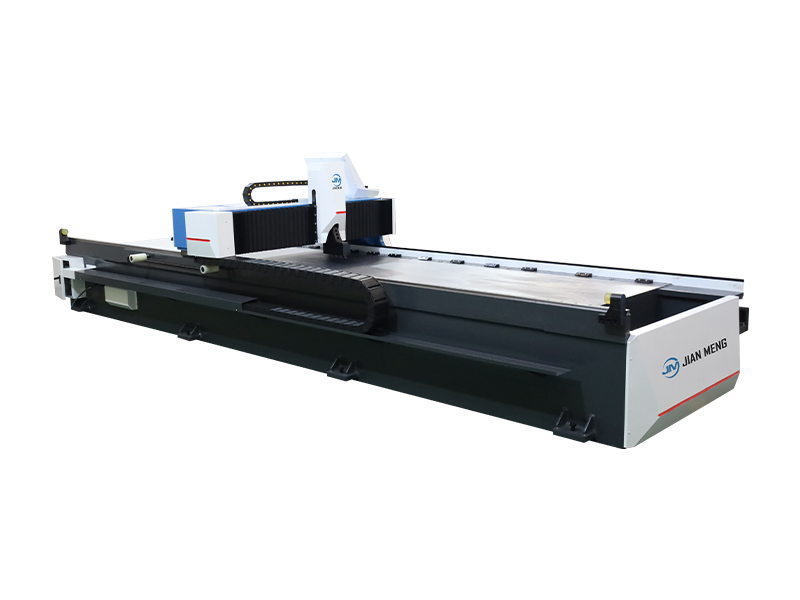

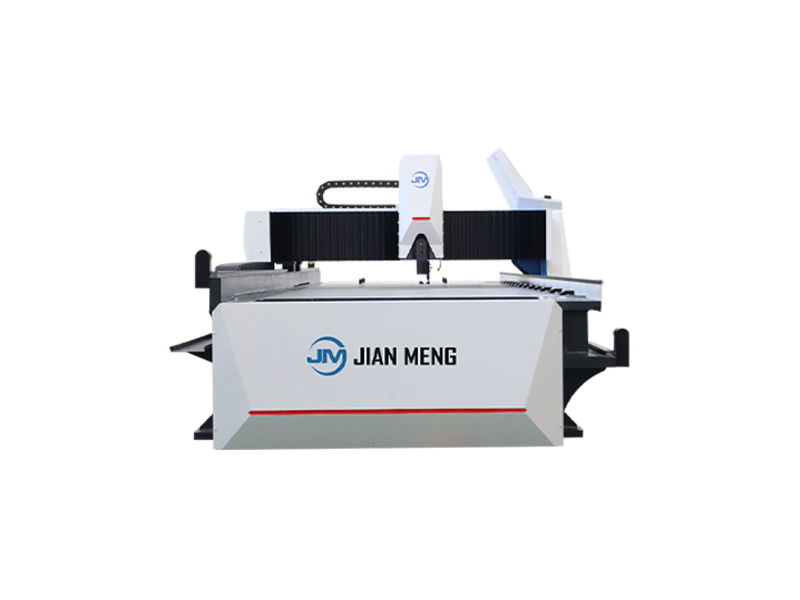

Hình ảnh phía trước (đầu đơn)

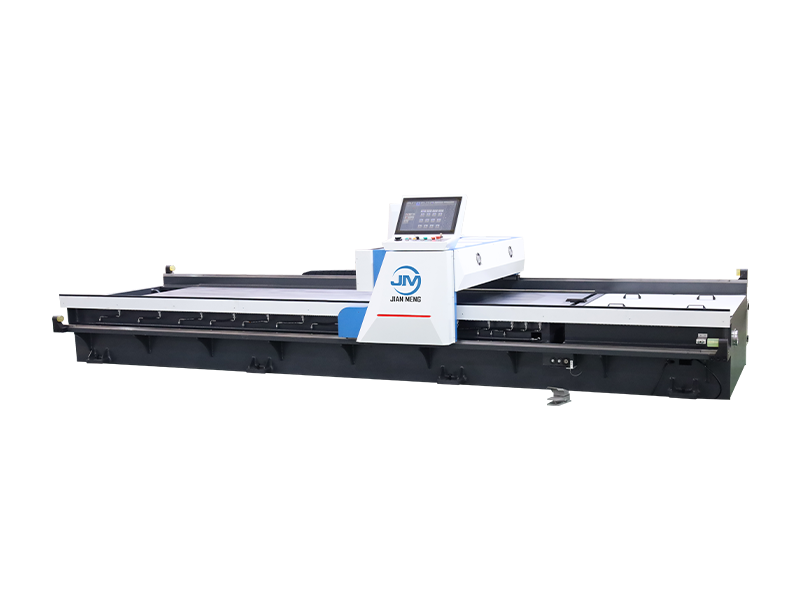

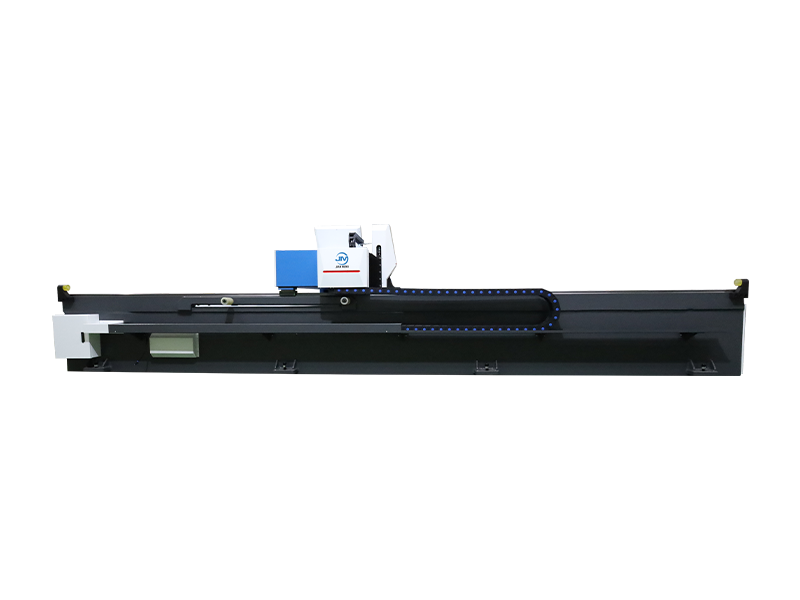

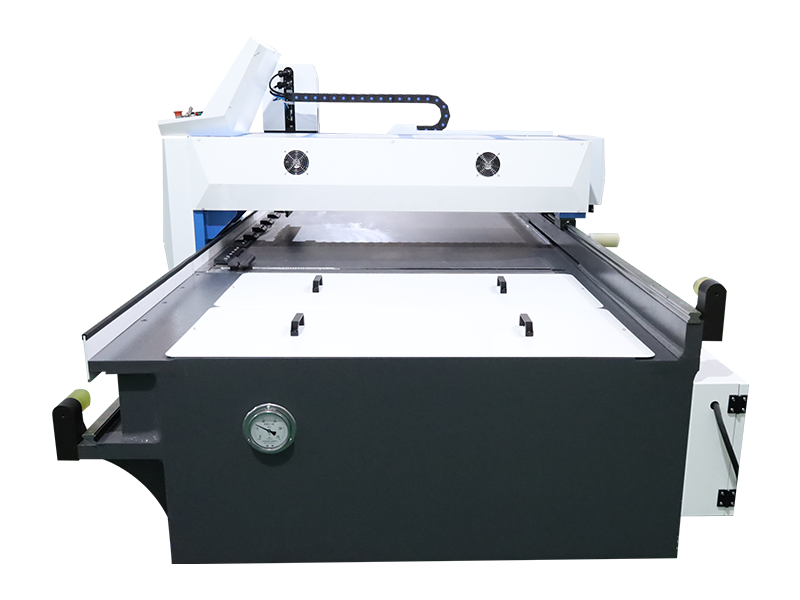

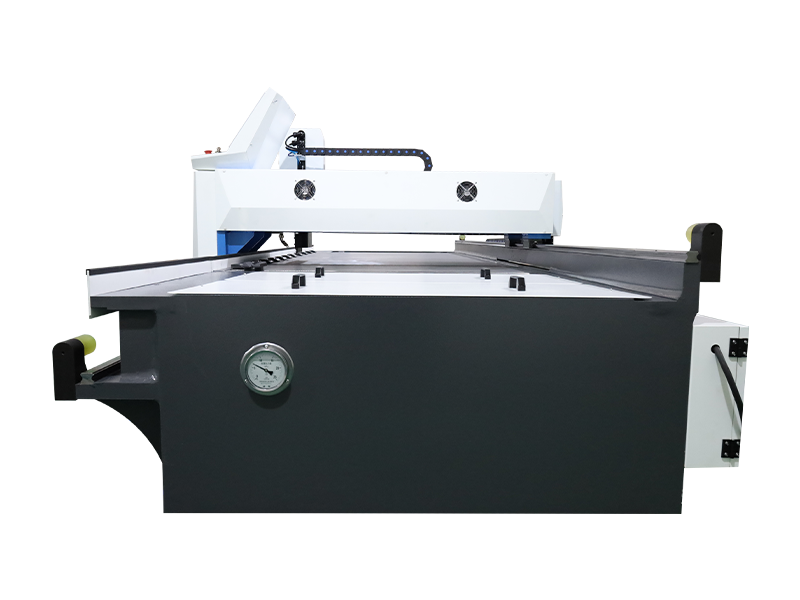

Quan điểm trở lại

Chia mảnh

Máy rèn ngang V có tốc độ rèn lên đến 120 m / phút, độ chính xác lặp lại ± 0,02 mm và tương thích với các tấm khác nhau như thép không gỉ và hợp kim nhôm. Hệ thống kẹp tự động thủy lực, màn hình cảm ứng công nghiệp 19 inch với lập trình một cú nhấp chuột, hỗ trợ xử lý trước uốn hiệu quả và chính xác.

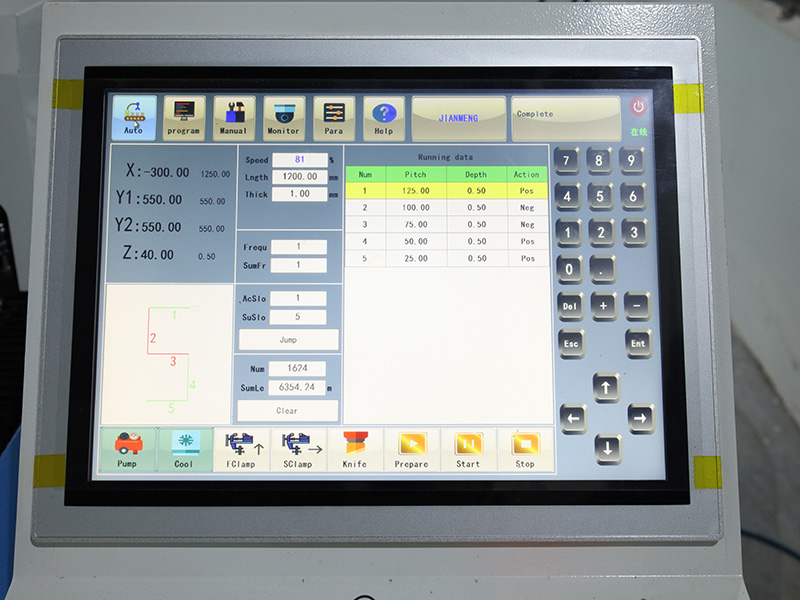

Phần mềm V-Grooving độc quyền của JIANMENG

Được xây dựng trên hệ điều hành CNC dựa trên Windows.
· Màn hình cảm ứng công nghiệp 17 "
· Hoạt động trực quan, dễ học
· Tính toán kích thước tự động
· Xem trước sơ đồ uốn
· Đầu vào hình dạng tự do (đồ họa vẽ bằng tay)
· Tính toán công suất tự động
· Chu kỳ tự động một nhấp chuột
· Thay đổi công cụ một nhấp chuột
· Nâng cao độ chính xác uốn

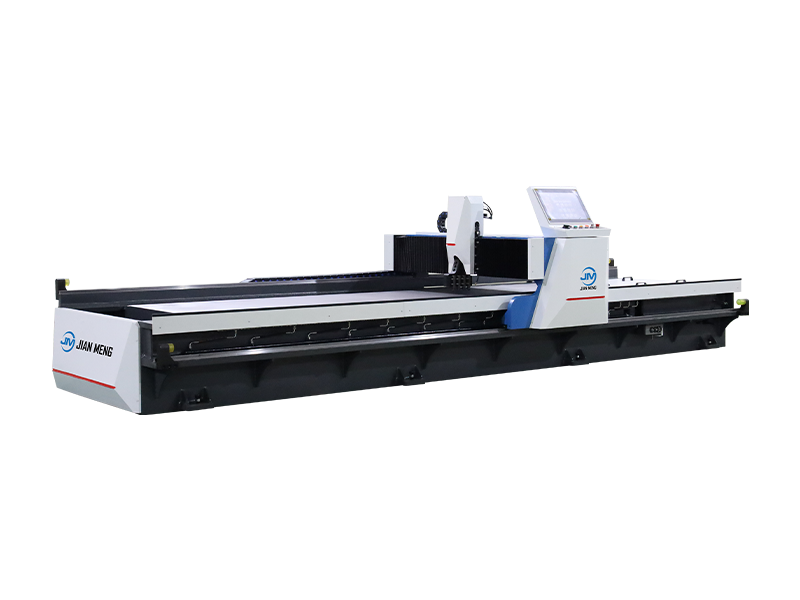

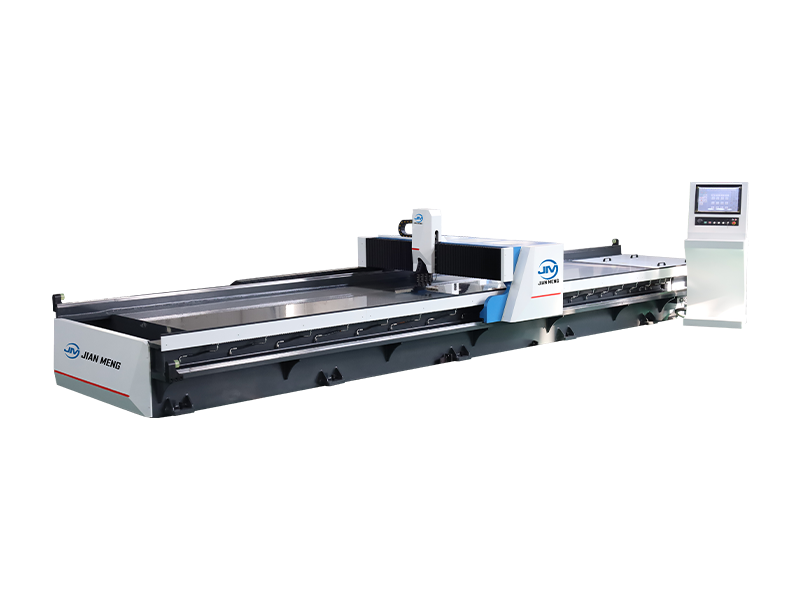

Cấu trúc ngang

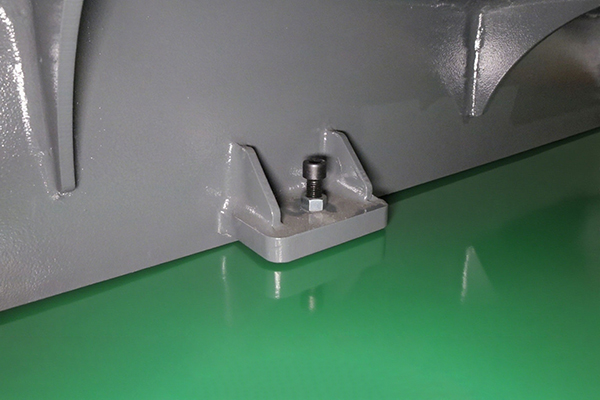

Máy rèn ngang dựa trên khung gantry ngang, và cơ sở máy và chùm ngang được tempered bằng một lò điện để loại bỏ căng thẳng hàn, đảm bảo độ cứng cao và ổn định của máy công cụ; Kệ tổng thể trải qua gia công chính xác CNC để kẹp một lần, đảm bảo rằng bề mặt lắp đặt song song và dọc; Các bàn thép hợp kim thấp, cường độ cao được xử lý bằng cách tự xếp để phẳng và mịn. Trong quá trình chế biến, các tấm vẫn tĩnh để tránh mài mòn, làm cho chúng đặc biệt phù hợp cho gia công chính xác của các tấm trang trí và gương.

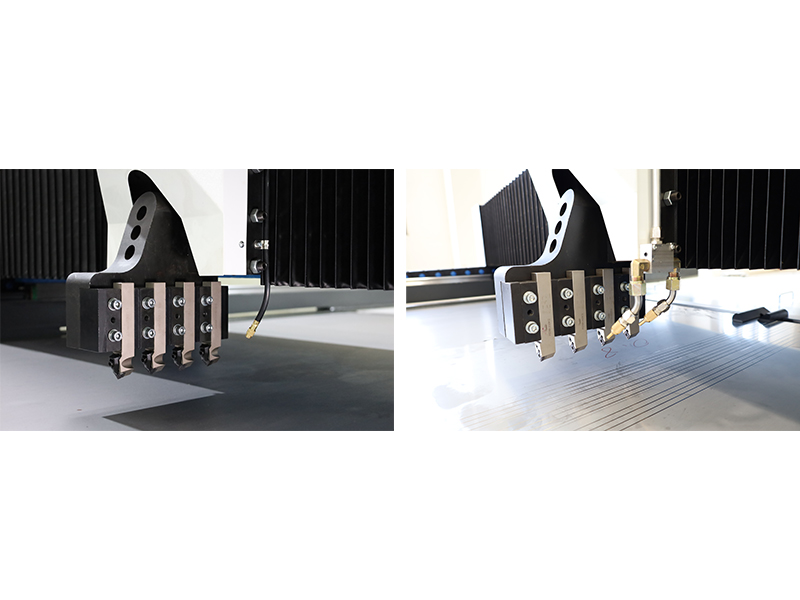

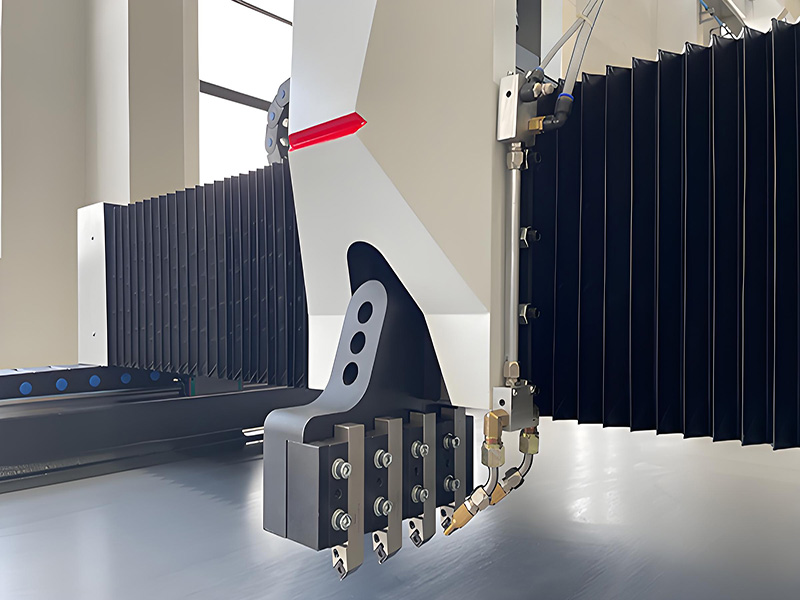

Chủ công cụ tích hợp

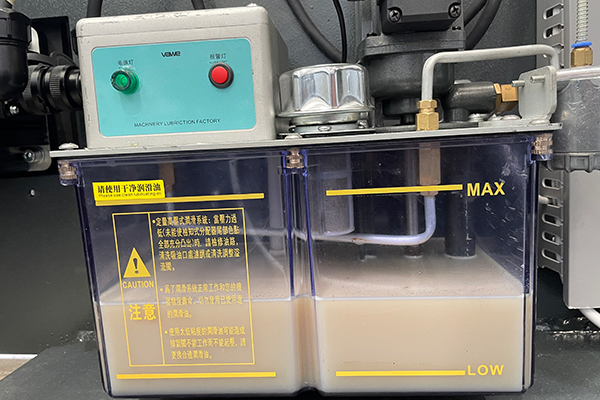

Horizontal V Cut áp dụng một bộ giữ công cụ tích hợp và một hệ thống tự bôi trơn hoàn toàn tự động. Người giữ công cụ di chuyển lên và xuống đồng bộ để bôi trơn, giảm hiệu quả mất ma sát và kéo dài tuổi thọ; Thiết kế phân phối bốn lưỡi duy nhất, phân phối cân bằng số lượng cắt, giảm biến dạng phận làm việc; Thiết bị làm mát vi tùy chọn có thể kéo dài tuổi thọ công cụ và giảm chi phí sản xuất; Giao diện kẹp công cụ phổ quát hỗ trợ trao đổi công cụ thép trắng và công cụ hợp kim, đáp ứng nhu cầu chế biến khác nhau và hỗ trợ sản xuất chính xác cao, hiệu quả và ổn định.

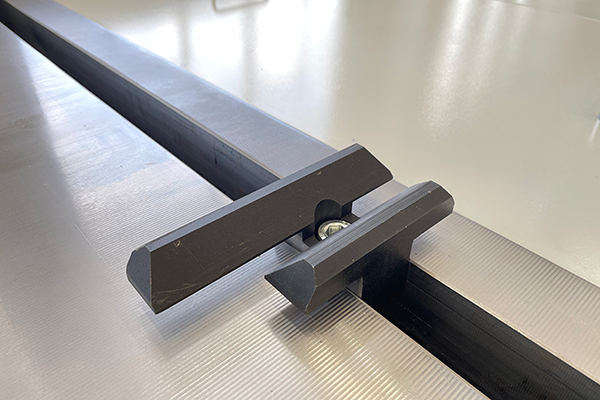

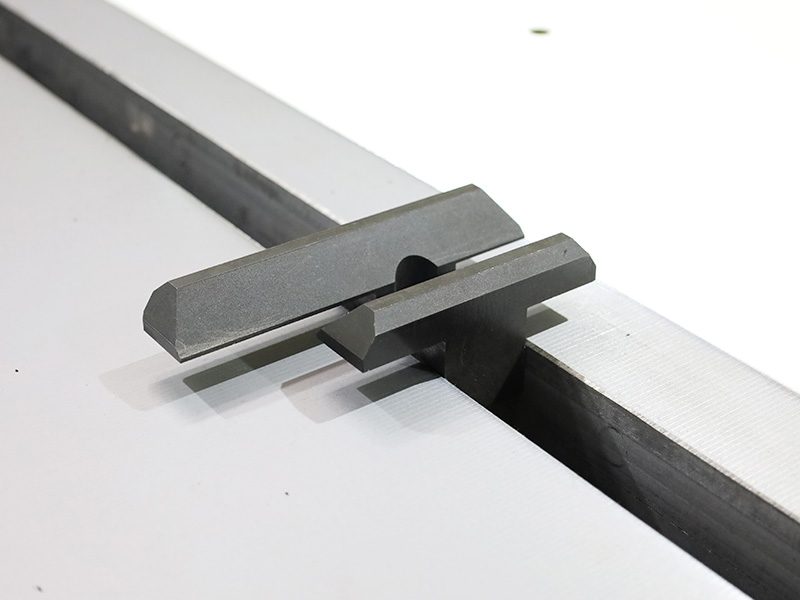

Kẹp phía trước

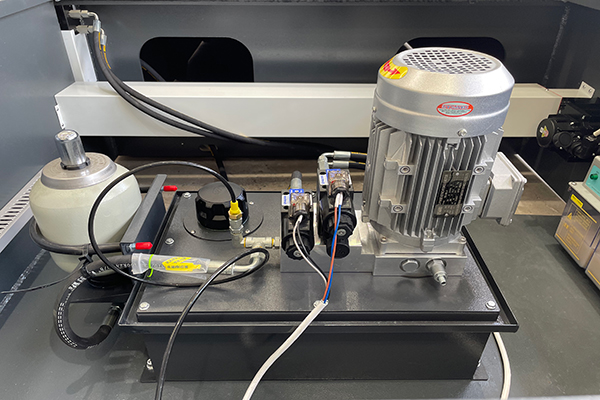

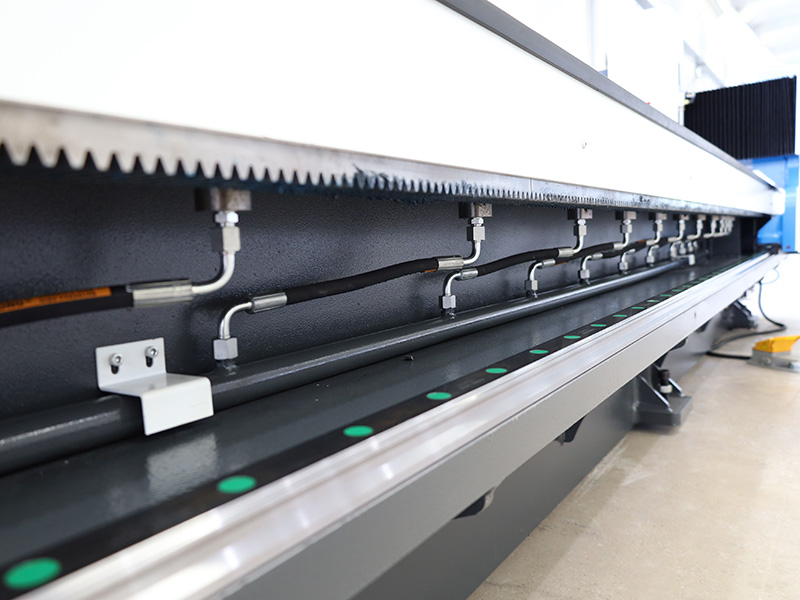

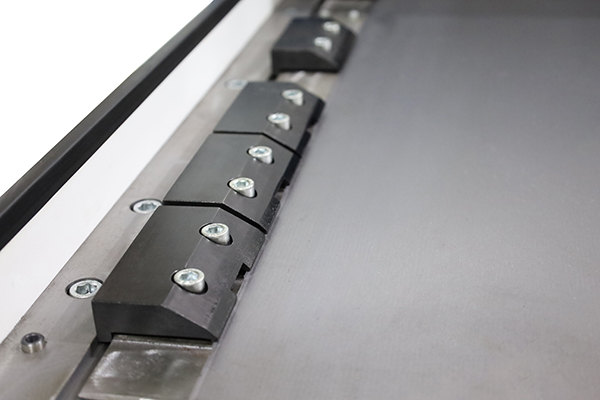

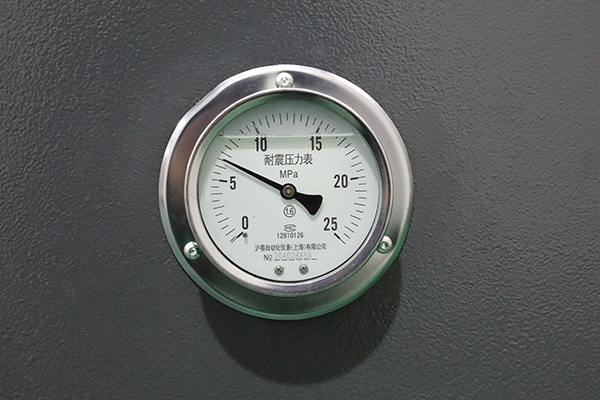

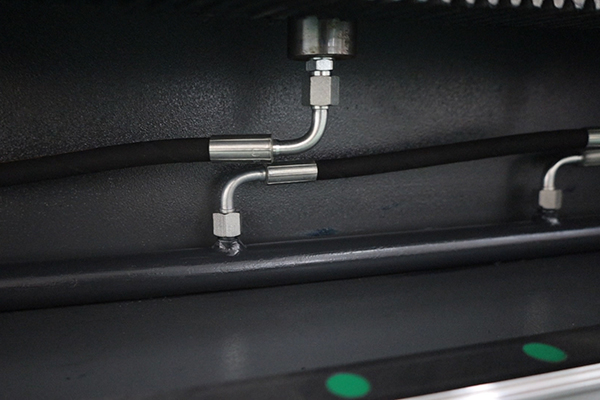

Máy cắt V ngang được trang bị một chân ép di chuyển mở rộng, có thể đạt được sự cố định tấm ổn định hơn trong quá trình xử lý mảnh góc cắt trước; Toàn bộ máy áp dụng một hệ thống kẹp thủy lực cân bằng, kết hợp với hướng dẫn chính xác cao và đo vị trí, để đạt được áp suất vật liệu có thể điều chỉnh và kẹp đáng tin cậy, và bảo vệ bề mặt bảng theo tất cả các hướng; Các mạch thủy lực được trang bị bù đắp bộ tích lũy và áp dụng chế độ khởi động động cơ không tải, không chỉ tiết kiệm năng lượng mà còn ổn định nhiệt độ dầu, đảm bảo hoạt động lâu dài và hiệu quả.

Truyền thông chính xác cao

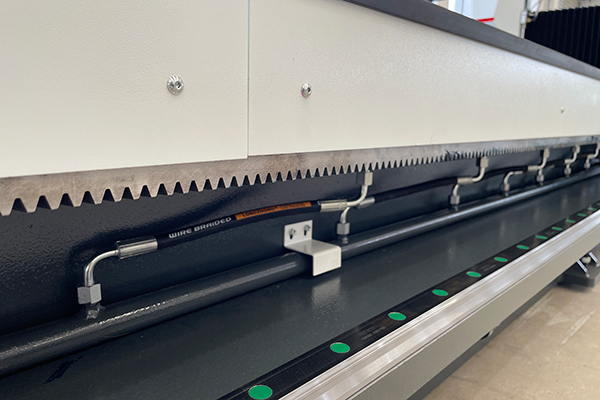

Máy cắt V ngang được trang bị động cơ servo và trình điều khiển đầy đủ, có mô-men xoắn cao, độ chính xác cao, tiêu thụ năng lượng thấp và phản ứng nhanh; Việc truyền qua chùm áp dụng cấu trúc đường sắt hướng dẫn kép của bánh răng xoắn ốc mài và giá xoắn ốc chính xác cao, với quy định tốc độ tần số biến ổn định và hiệu quả, đạt được nguồn cấp dữ liệu chip tốc độ cao và xử lý ổn định, và đáp ứng nhu cầu xử lý khác nhau, cải thiện đáng kể hiệu quả sản xuất.

Thông số kỹ thuật

	1232	1240	1532	1540	1560
Phạm vi xử lý tấm kim loại (mm)	1250×3200	1250×4000	1500×3200	1500×4000	1500×6000
Độ dày tấm có thể gia công (mm)	0.4-5.0	0.4-5.0	0.4-5.0	0.4-5.0	0.4-5.0
Khoảng cách giữa rãnh hình V và cạnh Min (mm)	8 (tùy chỉnh)	8 (tùy chỉnh)	8 (tùy chỉnh)	8 (tùy chỉnh)	8 (tùy chỉnh)
Độ phẳng của bảng (mm)	±0.03	±0.03	±0.03	±0.03	±0.03
Tốc độ trục tối đa song song với trục X (m / phút)	120	120	120	120	120
Tốc độ trục tối đa song song với trục Y (m / phút)	60	60	60	60	60
Công suất động cơ servo chính (kW)	5.5	5.5	5.5	5.5	5.5
Độ chính xác định vị lặp đi lặp lại (mm)	0.015	0.015	0.015	0.015	0.015
Kích thước (mm)	5100×2000×1550	5900×2000×1550	5100×2250×1550	5900×2250×1550	7900×2250×1550
