Máy combo laser dọc & V-grooving

Máy combo dọc và laser Jianmeng, với tốc độ cắt rãnh lên đến 120 m / phút và độ chính xác lặp lại ± 0,02 mm, tương thích với các tấm khác nhau như thép không gỉ và hợp kim nhôm.

Xem video

Để được báo giá

Video biểu diễn

Máy rèn composite laser dọc

Đọc thêm

Dọc & Laser combo v máy grooving

Chi tiết sản phẩm

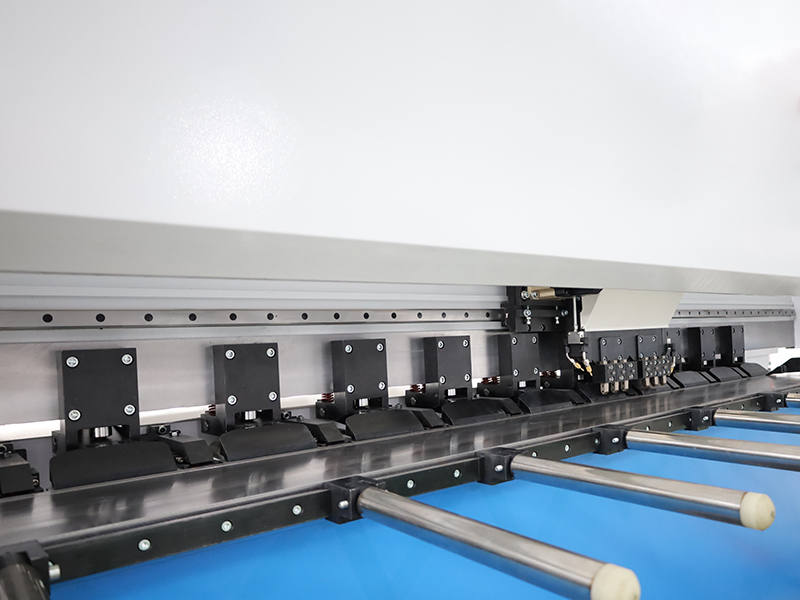

Máy combo dọc và laser Jianmeng, với tốc độ cắt rãnh lên đến 120 m / phút và độ chính xác lặp lại ± 0,02 mm, tương thích với các tấm khác nhau như thép không gỉ và hợp kim nhôm. Hệ thống kẹp tự động thủy lực, màn hình cảm ứng công nghiệp 21 inch với lập trình một cú nhấp chuột, hỗ trợ xử lý trước uốn hiệu quả và chính xác.

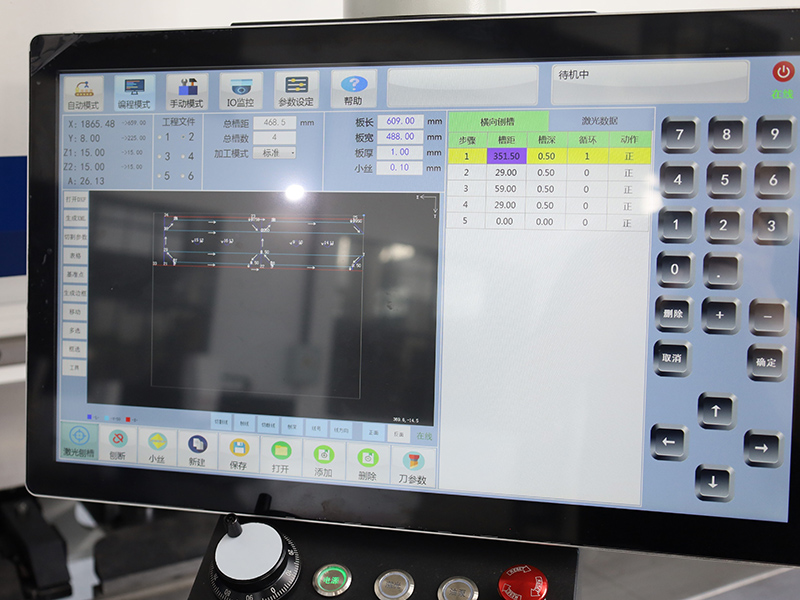

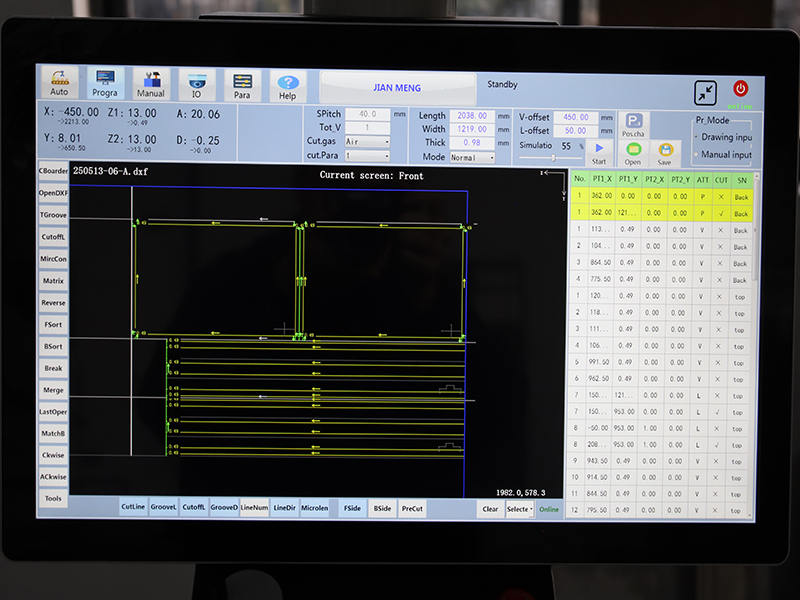

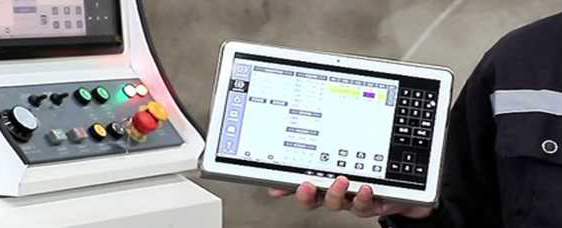

Phần mềm V-Grooving độc quyền của JIANMENG

Được xây dựng trên hệ điều hành CNC dựa trên Windows.
· Màn hình cảm ứng công nghiệp 21 "
· Hoạt động trực quan & dễ học
· Tính toán kích thước tự động
· Xem trước sơ đồ uốn
· Đồ họa vẽ bằng tay
· Tính toán công suất tự động
· Chu kỳ tự động một nhấp chuột
· Thay đổi công cụ một nhấp chuột
· Nâng cao độ chính xác uốn
· Vẽ đầu vào

Lợi thế chính

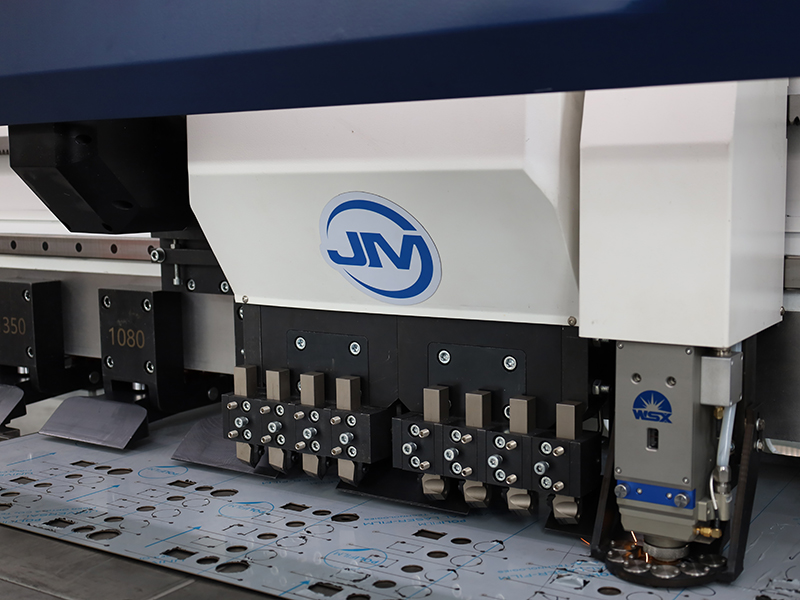

Máy GSUM này tích hợp ba quy trình cốt lõi với công nghệ thông minh để cung cấp chế biến hiệu quả và chính xác của vật liệu trang trí tấm kim loại. Lợi thế chính bao gồm:

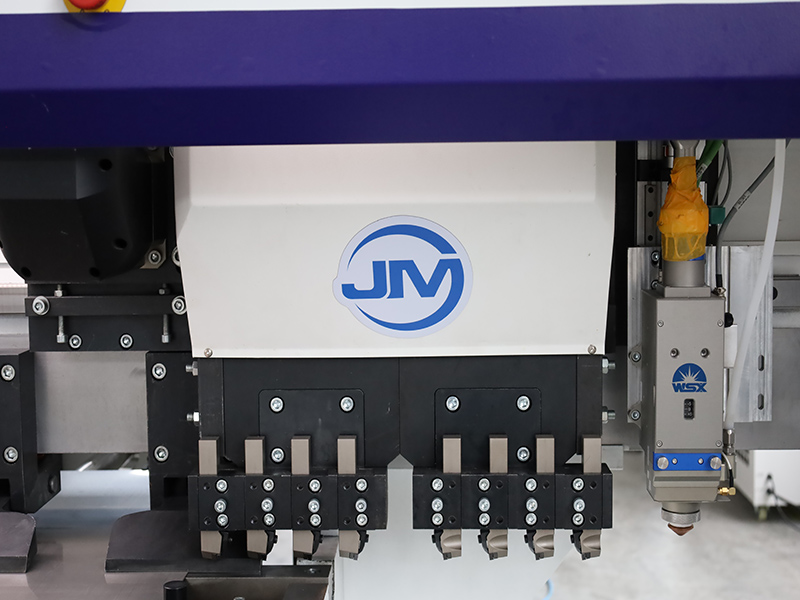

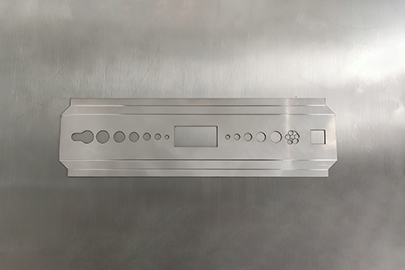

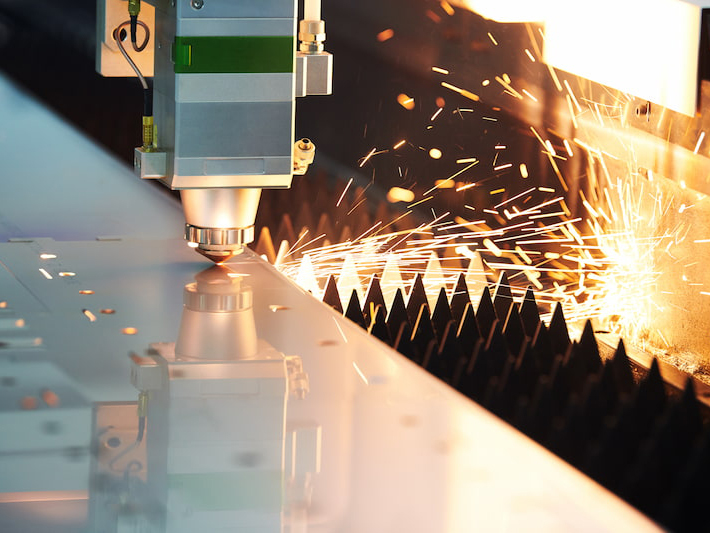

Cắt laser chính xác cao (Thay thế máy cắt truyền thống)

Cắt laser tiên tiến đạt được độ chính xác ± 0,1 mm, vượt xa giới hạn ± 0,5 mm của kéo truyền thống. Xử lý không tiếp xúc ngăn chặn biến dạng vật liệu và đảm bảo các cạnh mịn, không có vết - lý tưởng cho vật liệu hoàn thành cao như thép không gỉ gương.

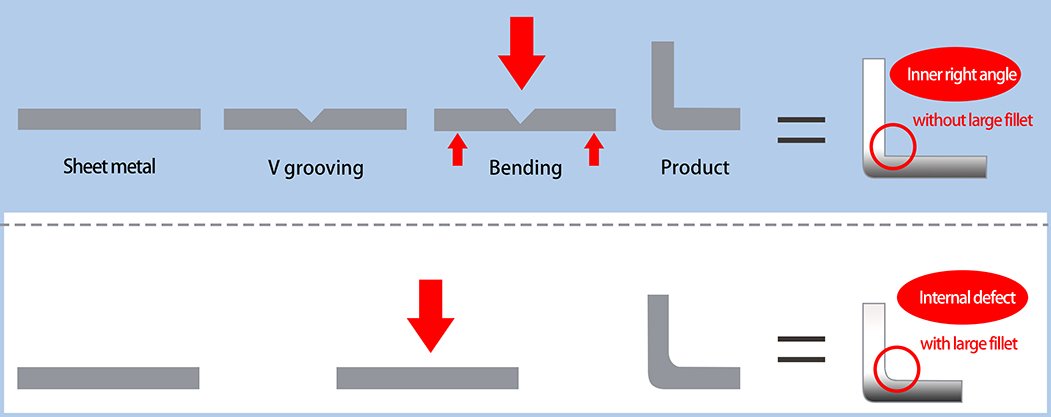

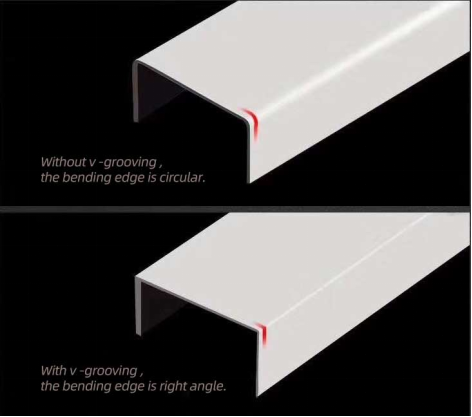

V-Grooving thông minh

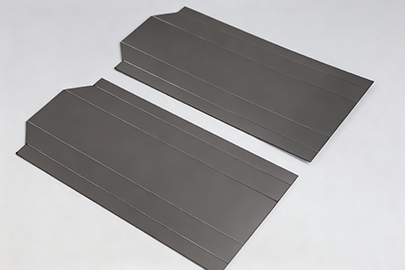

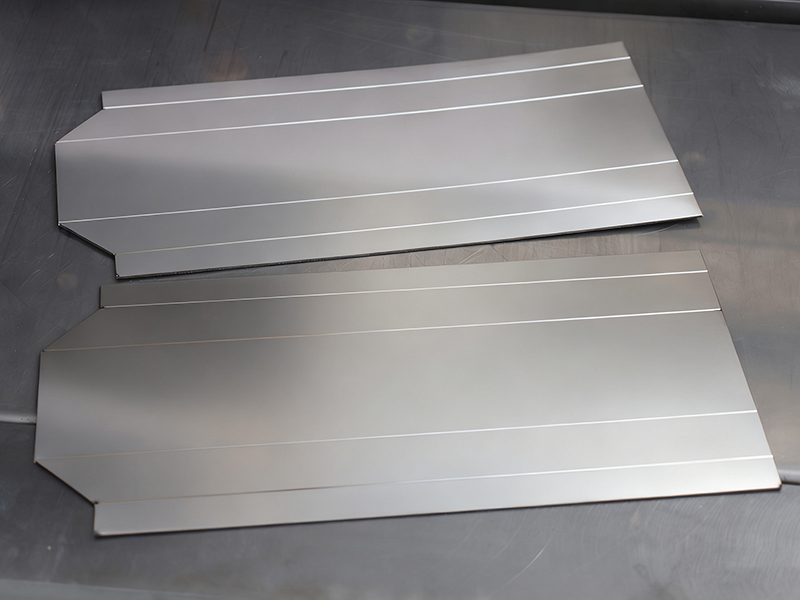

Một hệ thống rãnh kỹ thuật số chính xác máy rãnh hình V ở các góc khác nhau. Các thông số được đặt trước đảm bảo sạch sẽ, gấp sắc nét mà không có đường uốn có thể nhìn thấy. Nó cũng hỗ trợ các hồ sơ nghệ thuật phức tạp, tăng cường sự xuất hiện 3D của vật liệu và tính linh hoạt thiết kế.

Xử lý end-to-end thông minh

Kết nối trực tiếp với bản vẽ CAD, hệ thống tự động hóa kế hoạch đường đi, thông số rãnh và cài đặt laser. Sau khi nhập các thông số thông qua giao diện trực quan, nó thực hiện xử lý toàn bộ trang tự động - cho phép sản xuất một bước hợp lý.

Hiệu quả sản xuất tích hợp

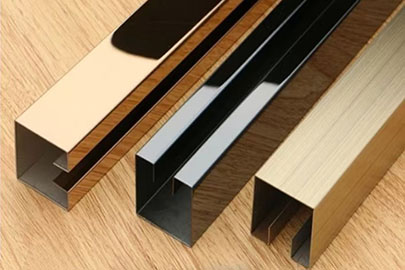

Xóa bỏ 80% thời gian chuyển đổi quá trình bằng cách kết hợp tất cả các bước thành một thiết lập. So với các quy trình làm việc truyền thống, hiệu quả tăng hơn 3 lần, trong khi giảm cường độ lao động và lỗi sắp xếp. Kết quả: các bộ phận kim loại tấm chất lượng cao đáp ứng tiêu chuẩn cao về độ chính xác, kết thúc và phức tạp thiết kế - lý tưởng cho kiến trúc và lắp đặt nghệ thuật.

Thông số kỹ thuật

	1232	1240	1532	1540	1560
Phạm vi xử lý tấm kim loại (mm)	1250×3200	1250×4000	1500×3200	1500×4000	1500×6000
Độ dày tấm có thể gia công (mm)	0.4-6.0	0.4-6.0	0.4-6.0	0.4-6.0	0.4-6.0
Khoảng cách tối thiểu giữa rãnh hình V và cạnh (mm)	10 (tùy chỉnh)	10 (tùy chỉnh)	10 (tùy chỉnh)	10 (tùy chỉnh)	10 (tùy chỉnh)
Khoảng cách tối thiểu giữa laser và cạnh (mm)	25	25	25	25	25
Độ phẳng của bảng (mm)	±0.03	±0.03	±0.03	±0.03	±0.03
Tốc độ trục tối đa song song với trục X (m / phút)	120	120	120	120	120
Tốc độ trục tối đa song song với trục Y (m / phút)	90	90	90	90	90
Công suất động cơ servo chính (kW)	5.5	5.5	5.5	5.5	5.5
Độ chính xác định vị lặp đi lặp lại (mm)	0.015	0.015	0.015	0.015	0.015
Kích thước (mm)	4900×2350×2000	5700×2350×2000	4900×2600×2000	5700×2600×2000	7700×2600×2000
