Tại sao v-grooving là cần thiết cho tấm kim loại?

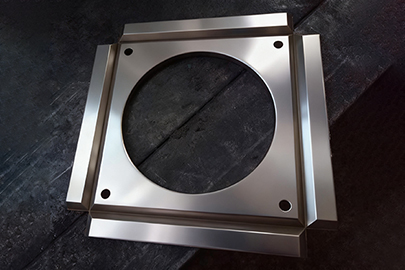

V-grooving, còn được gọi là V-cutting, là một quá trình cắt rãnh trong tấm kim loại phẳng và phục vụ như một bước phụ trợ để cắt và uốn cong. Sau khi V-grooving, tấm có đường tham chiếu rõ ràng để cắt và uốn cong; sau khi uốn cong, bộ phim có thể được loại bỏ để đạt được một uốn cong góc thẳng thực sự.
V-grooving là một hoạt động hình thành phụ trợ: tại dòng uốn dự định thiết bị đặc biệt và công cụ cắt một rãnh hình V để vật liệu có thể được uốn dễ dàng hơn và bán kính uốn bên ngoài được giảm thiểu. Phần uốn cong sau đó được hình thành trên phanh ép hoặc thủ công. Chiều sâu, chiều rộng và góc của rãnh V được xác định và kiểm soát bởi hình học máy cắt và chiều sâu cắt / cung cấp trong hoạt động rãnh.

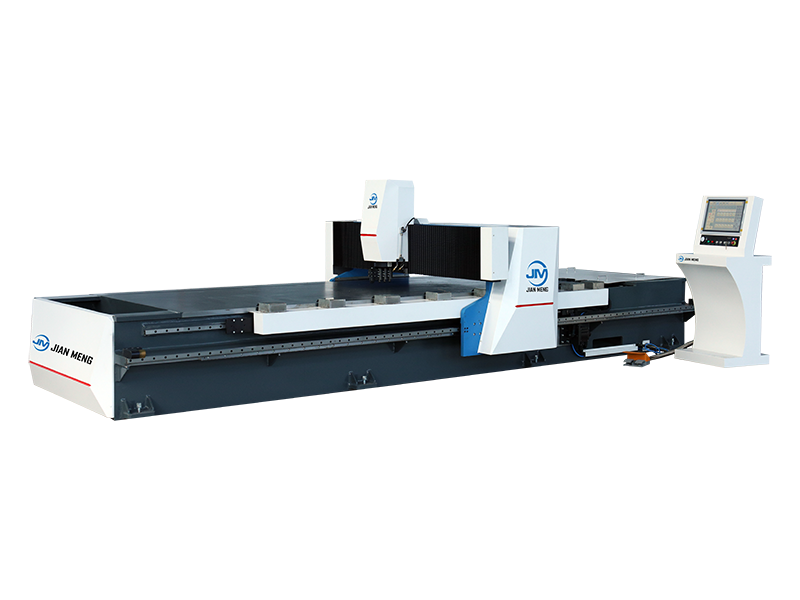

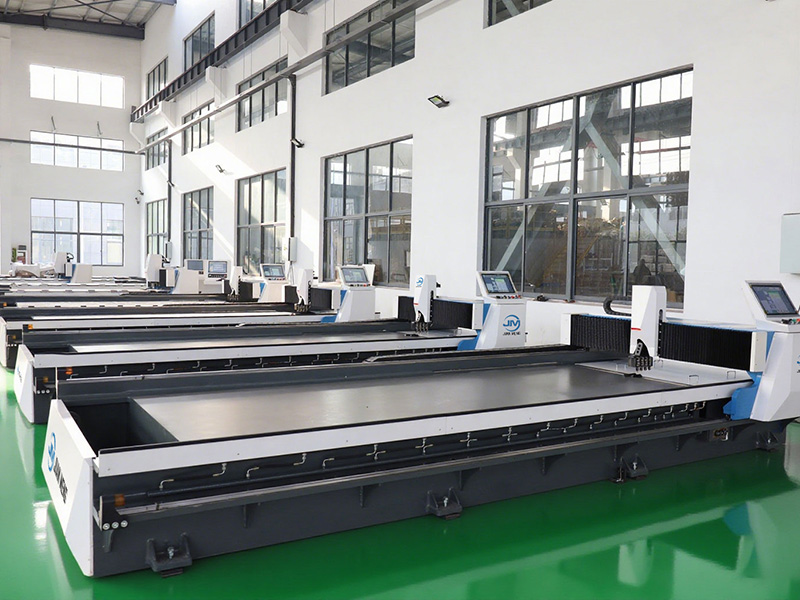

Máy grooving v ngang bốn mặt GSFM là một thiết bị grooving v chuyên nghiệp, áp dụng cho tất cả các tấm kim loại, chẳng hạn như tấm thép không gỉ, tấm đồng, tấm nhôm, tấm mạ kẽm và như vậy. Và nó được sử dụng rộng rãi trong các ngành công nghiệp cửa kim loại và tường rèm.

Máy grooving bốn mặt v

Chi tiết sản phẩm

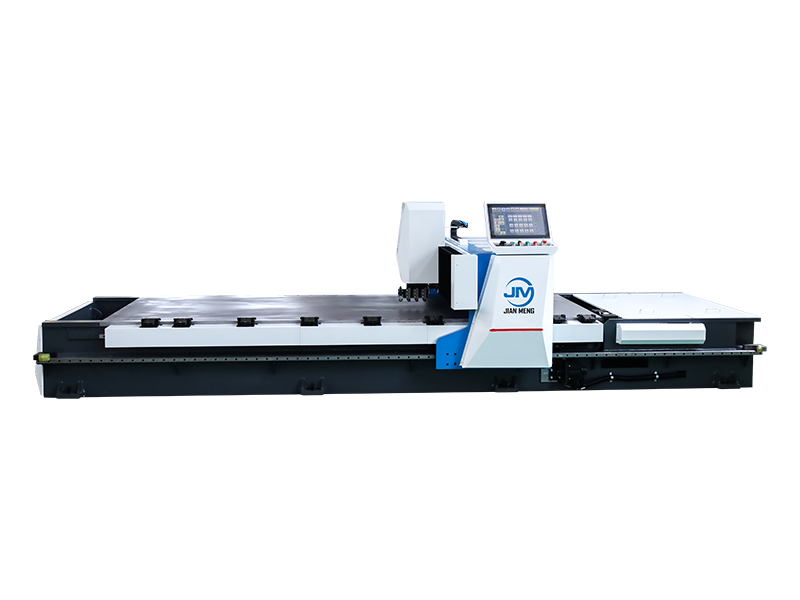

Quan điểm phía trước

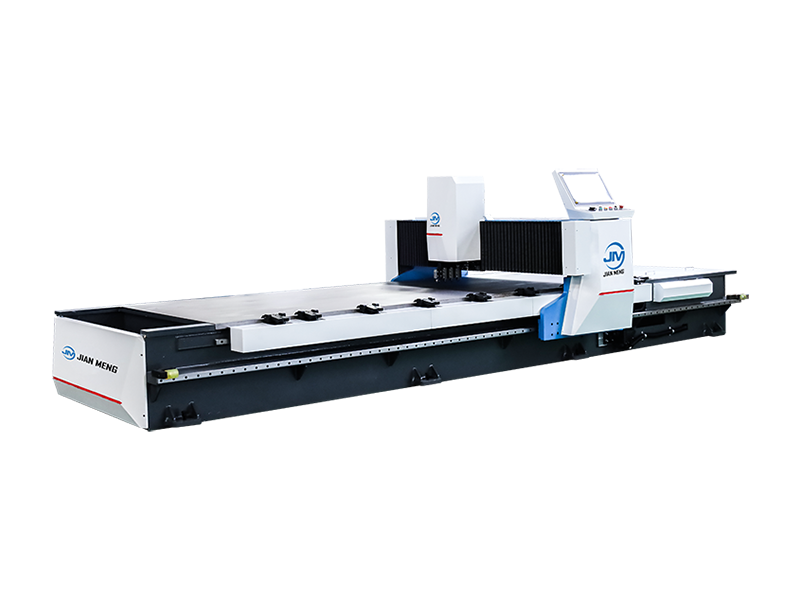

Vẽ nghiêng

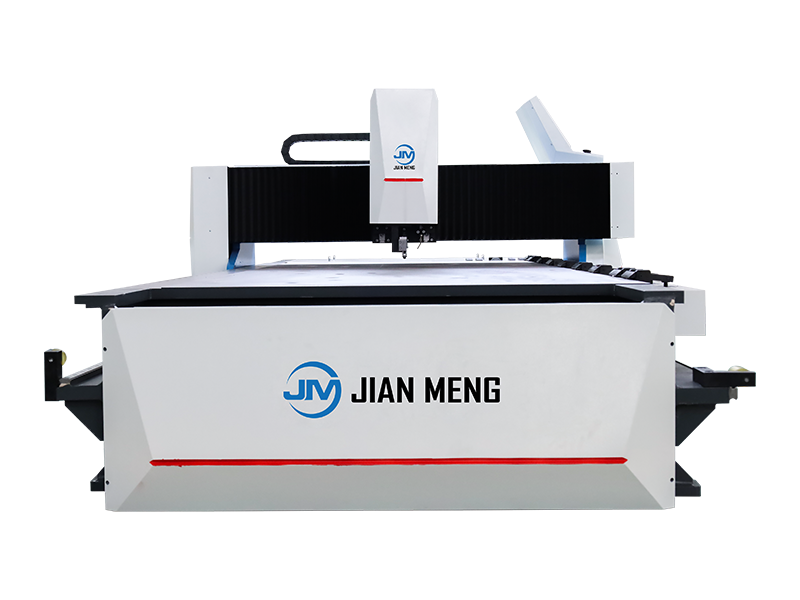

Quan điểm phía trước

Chia mảnh

Máy rèn bốn mặt được trang bị hệ thống xoay tự động cho người giữ công cụ, có thể đạt được đúc một lần của tất cả bốn mặt mà không cần xoay thủ công, cải thiện đáng kể độ chính xác chiều và hiệu quả xử lý.
Thiết bị áp dụng năm trục CNC và ổ đĩa servo đầy đủ, hỗ trợ tính toán tự động khoảng cách rãnh, lập trình trực quan và xem trước hiệu ứng uốn cong. Nó tương thích với các vật liệu khác nhau như thép không gỉ và tấm nhôm, và dễ vận hành, thích hợp cho chế biến trước uốn chính xác tấm kim loại cao cấp.

Cấu trúc ngang

Máy rèn tự động bốn bên V dựa trên khung gantry ngang, và cơ sở máy và chùm ngang được tempered trong lò điện để loại bỏ căng thẳng hàn, đảm bảo độ cứng cao và ổn định của máy công cụ; Kệ tổng thể trải qua gia công chính xác CNC để kẹp một lần, đảm bảo rằng bề mặt lắp đặt song song và dọc; Các bàn thép hợp kim thấp, cường độ cao được xử lý bằng cách tự xếp để phẳng và mịn. Trong quá trình chế biến, các tấm vẫn tĩnh để tránh mài mòn, làm cho chúng đặc biệt phù hợp cho gia công chính xác của các tấm trang trí và gương.

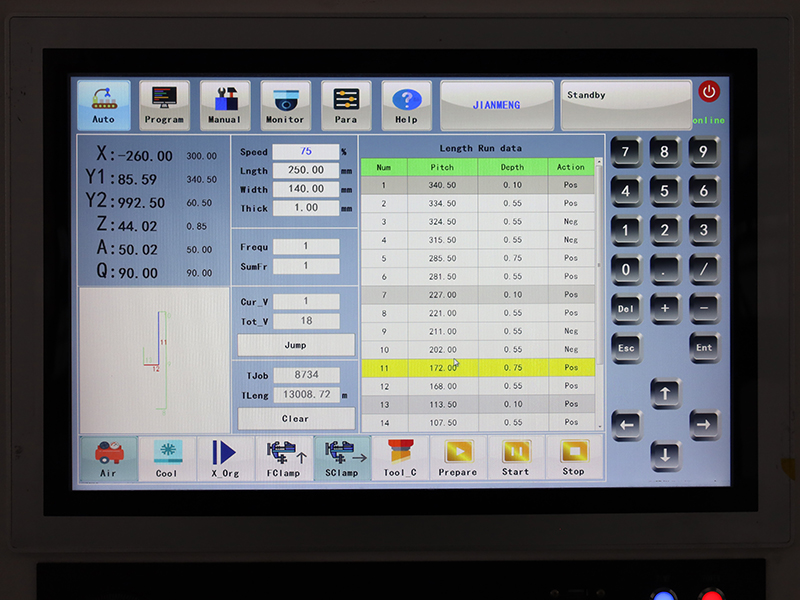

Phần mềm V-Grooving độc quyền của JIANMENG

Được xây dựng trên hệ điều hành CNC dựa trên Windows.
· Xử lý chiều dọc và bên hoàn thành trong một chuyến đi duy nhất
· Màn hình cảm ứng công nghiệp 19 "
· Hoạt động trực quan & dễ học
· Tính toán kích thước tự động
· Xem trước sơ đồ uốn
· Đồ họa vẽ bằng tay
· Tính toán công suất tự động
· Chu kỳ tự động một nhấp chuột
· Thay đổi công cụ một nhấp chuột
· Nâng cao độ chính xác uốn

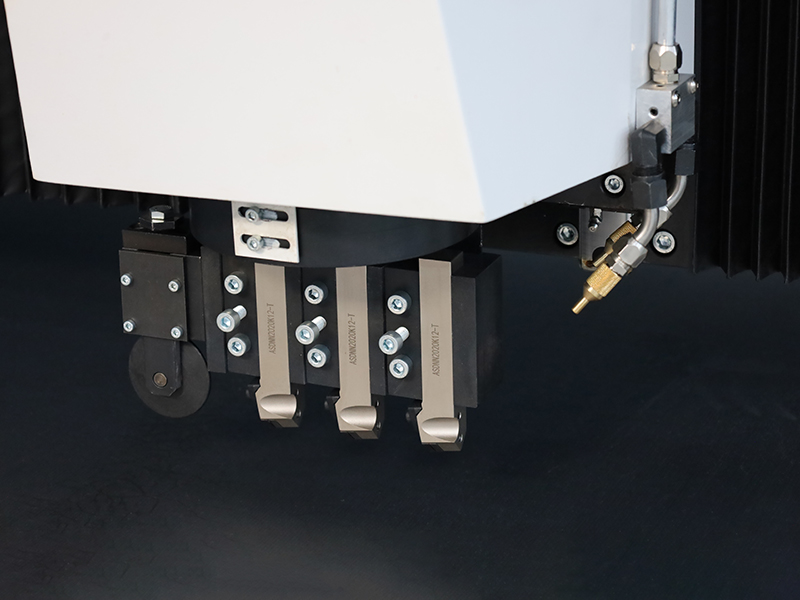

Chủ công cụ quay

Máy cắt V bốn bên tự động được trang bị hệ thống giữ công cụ quay tự động, có thể hoàn thành rãnh bốn bên của bảng một lần mà không cần lái tay, cải thiện hiệu quả độ chính xác chiều và hiệu quả sản xuất. Tháp pháo áp dụng khóa chuck thủy lực, với độ chính xác quay cao và định vị ổn định. Xử lý đồng thời với ba con dao đảm bảo sự phân phối đồng đều của lực cắt và giảm nguy cơ biến dạng phận làm việc. Hỗ trợ hệ thống làm mát vi tùy chọn để kéo dài tuổi thọ công cụ và giảm chi phí vận hành. Giao diện lắp đặt công cụ phổ quát tương thích với cả thép trắng và dao hợp kim, với kẹp linh hoạt để đáp ứng nhu cầu gia công đa dạng.

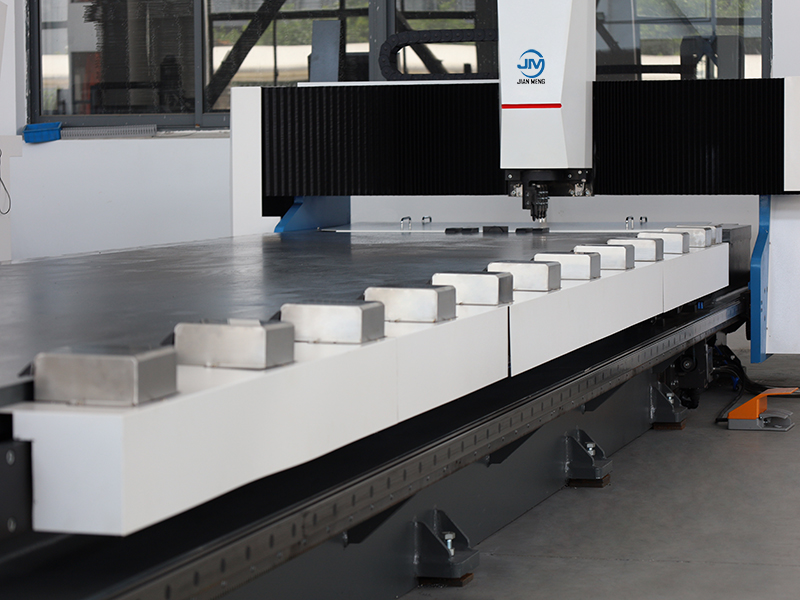

Kẹp phía trước

Cắt V bốn bên tự động được trang bị nhiều chân áp lực phía trước và hệ thống kẹp khí nén, kết hợp với các thiết bị khí nén, cải thiện hiệu quả sức mạnh của việc cố định tấm kim loại và đảm bảo sự ổn định xử lý. Mô-đun truyền thông áp dụng thiết kế hoàn toàn kín để ngăn chặn dây kim loại bị cuộn. Kết hợp với các thành phần chính xác cao, nó làm giảm đáng kể tỷ lệ thất bại, cải thiện độ tin cậy và độ chính xác của hoạt động lâu dài và phù hợp cho sản xuất liên tục và hiệu quả trong môi trường phức tạp.

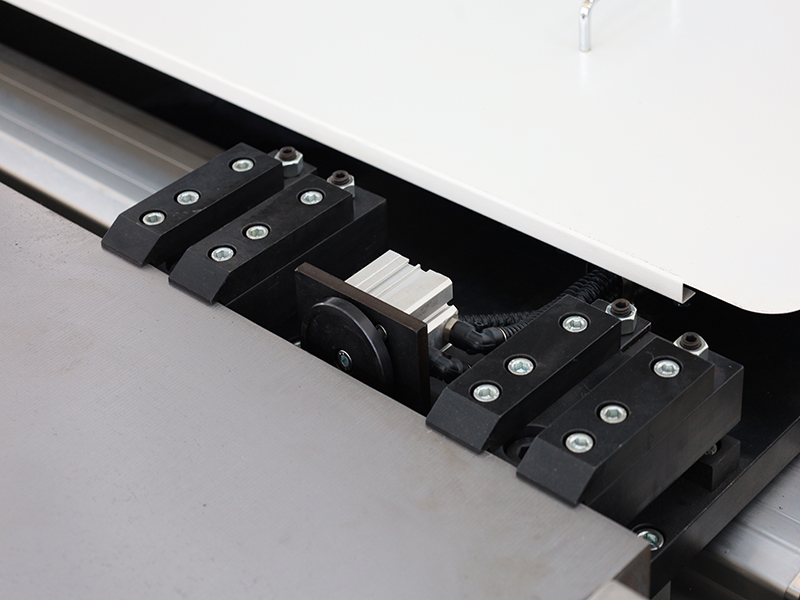

Kẹp bên

Máy rèn hoàn toàn tự động được trang bị nhiều chân áp lực bên di chuyển và có chức năng tránh tự động. Trong quá trình gia công ngang, người giữ công cụ luôn hạ lưỡi gần chân áp lực bên để đảm bảo lực kẹp đủ của bảng ở các vị trí quan trọng, tránh hiệu quả nguy cơ "bảng bay" do cố định lỏng lỏng. Thiết kế này cải thiện đáng kể sự ổn định xử lý và an toàn hoạt động, đảm bảo độ chính xác và độ tin cậy của các quy trình rãnh tốc độ cao.

Thông số kỹ thuật

	1232	1240	1532	1540	1560
Phạm vi xử lý tấm kim loại (mm)	1250×3200	1250×4000	1500×3200	1500×4000	1500×6000
Độ dày tấm có thể gia công (mm)	0.4-5.0	0.4-5.0	0.4-5.0	0.4-5.0	0.4-5.0
Khoảng cách giữa rãnh hình V và cạnh Min (mm)	8 (tùy chỉnh)	8 (tùy chỉnh)	8 (tùy chỉnh)	8 (tùy chỉnh)	8 (tùy chỉnh)
Độ phẳng của bảng (mm)	±0.03	±0.03	±0.03	±0.03	±0.03
Tốc độ trục tối đa song song với trục X (m / phút)	120	120	120	120	120
Tốc độ trục tối đa song song với trục Y (m / phút)	60	60	60	60	60
Công suất động cơ servo chính (kW)	5.5	5.5	5.5	5.5	5.5
Độ chính xác định vị lặp đi lặp lại (mm)	0.015	0.015	0.015	0.015	0.015
Kích thước (mm)	5180×2190×1600	5980×2190×1600	5180×2420×1600	5980×2420×1600	7980×2420×1600
